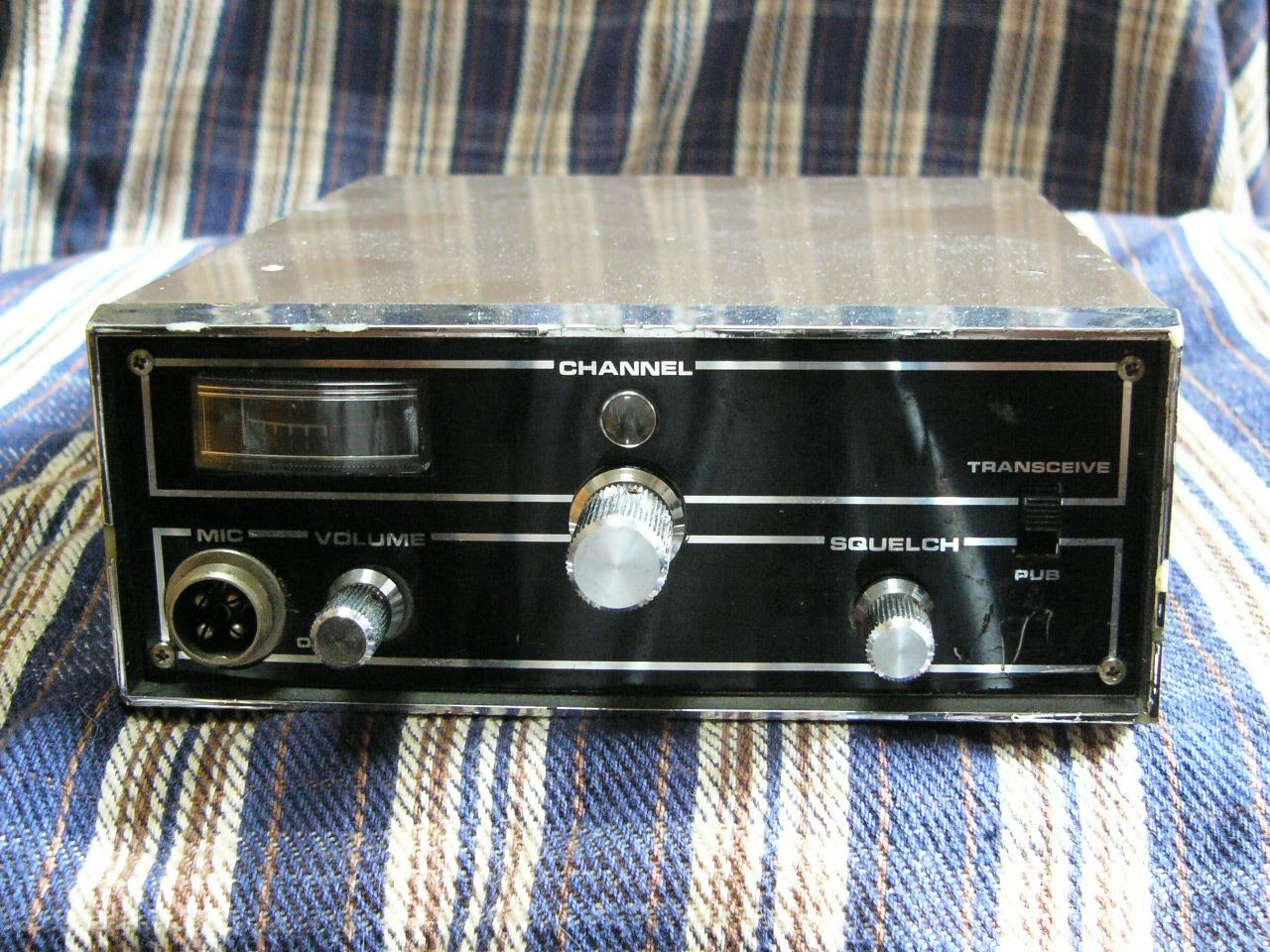

 OF-912T （後期） |

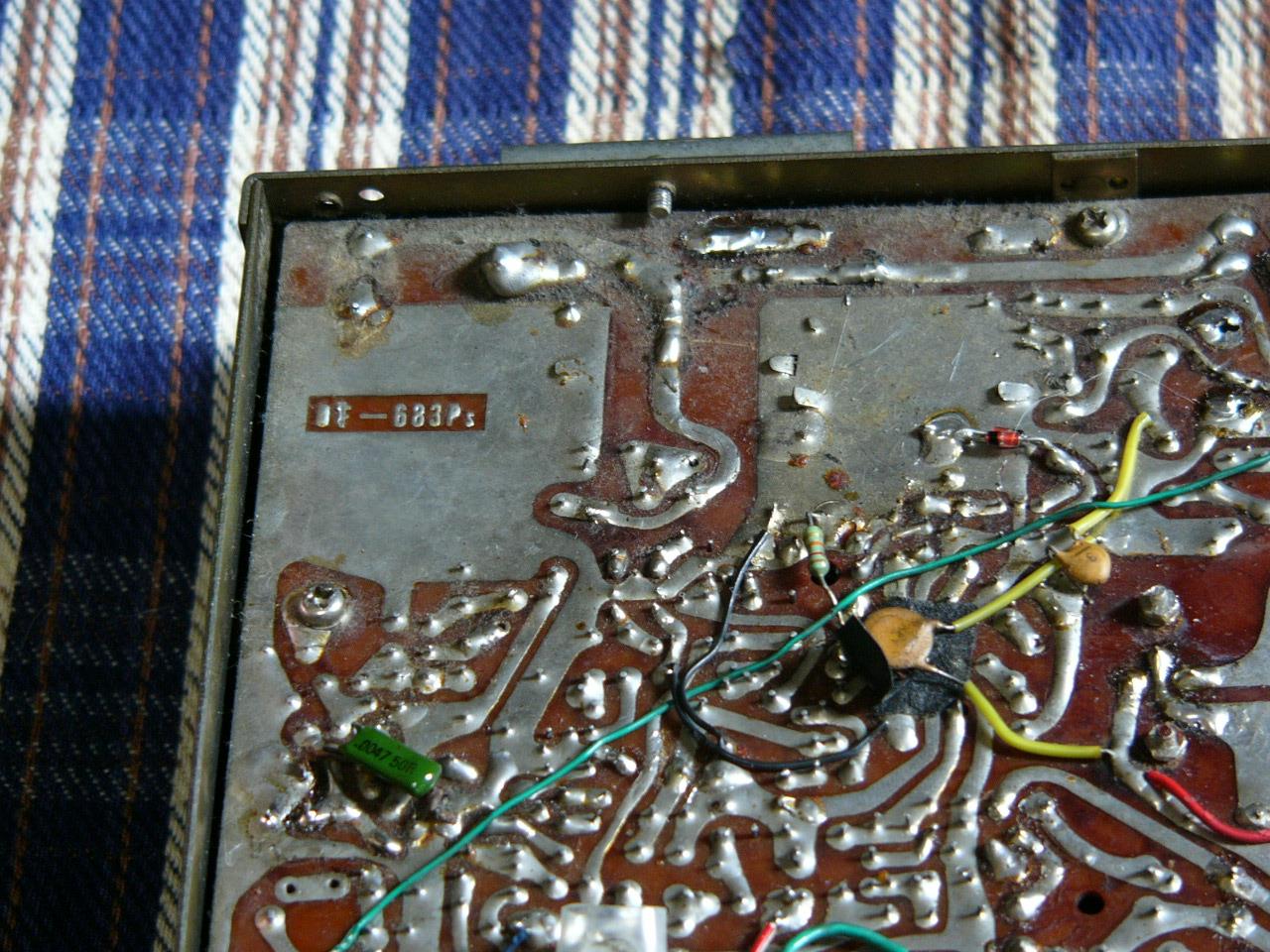

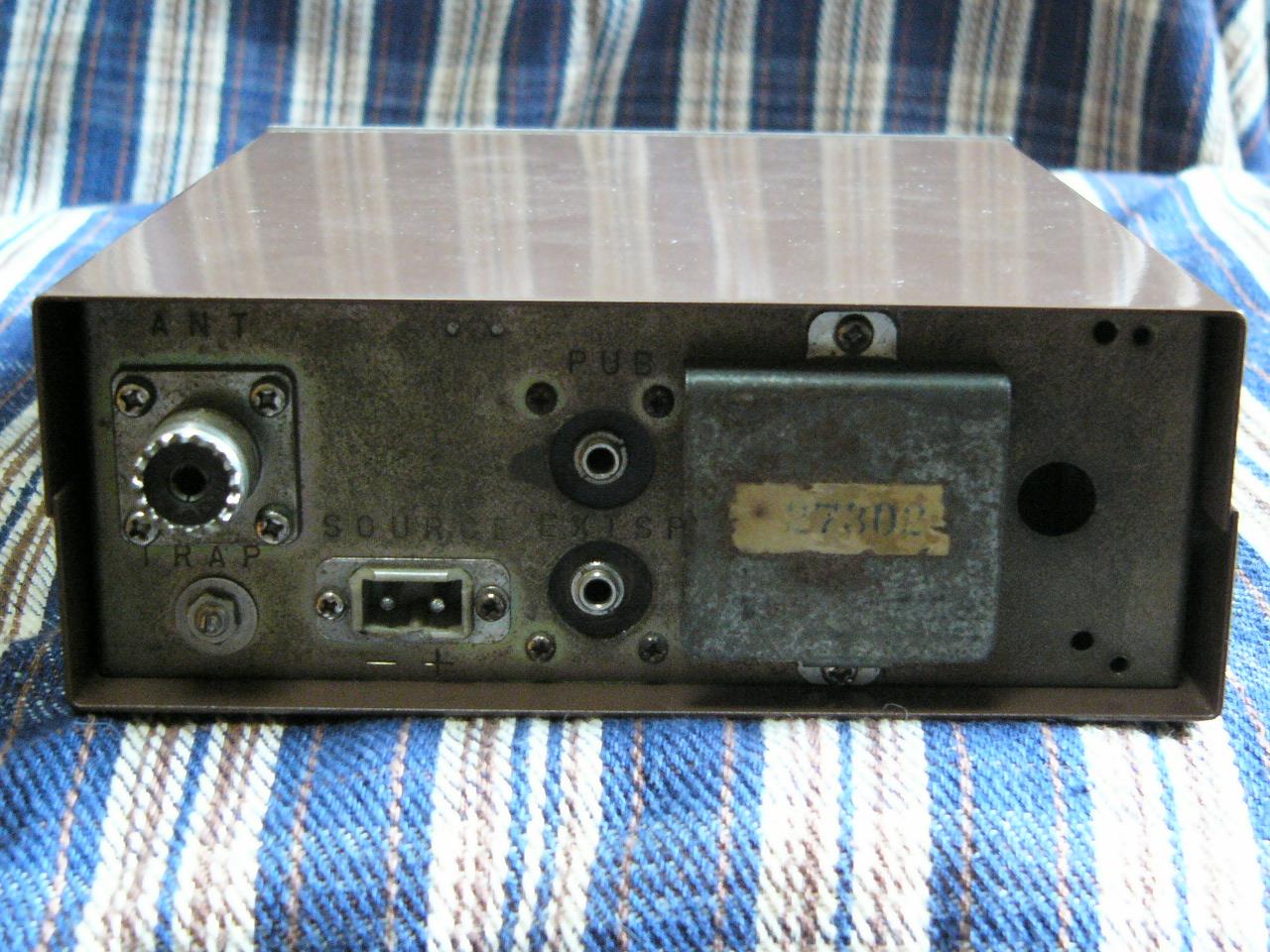

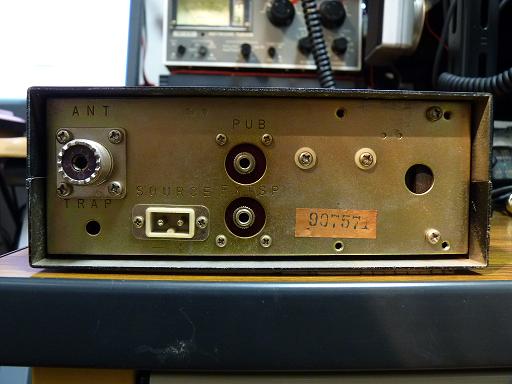

ＯＦ－９１２Ｔの後期となります。 下の９１２から部品を移植し、完全オリジナルです。 オークションで人気機種ですが、高値で取引されている事を、良く見る 事あります。 オーフナの前期は、安価な漁業無線と販売もされていたようで、マリン ソケット付きのレアな物も、オークションで見かける事があります。 最終型は、ゲルマが入手難のせいか、シリコンタイプを使用しています が、オーフナは、ゲルマ使った物が好まれるようです。 オークションで落札したのですが、ゲルマトランジスターとファイナル、 抵抗等が交換されていました。 また、何点かのコンデンサーが爆発寸前や接触不良等が、ありました が、フレンド局がＯ/Ｈしてくれました。 その後、自分で改造されている部分をオリジナルに戻して、あります。 ケースは、現在の復刻版の物を使用していますが、上下カバーが少し 大きいために、ネジを締めこんで行くと、歪んでしまうために、旧部品 を再塗装しようと思っています。 使用感としては、変調トランスが大きいので、深い変調が掛かると思い ますが、想像を裏切る、細い変調です。 オーディオ用ゲルマトランジスターは、入手難の４ＳＢ４８１×２を使用し て、ファイナルトランジスターも入手難の２ＳＣ７９９×２となっています。 ゲルマは、金属部分に触れるとショートしますので、保護のプレートが 付けられています。 パワーコンを追加された物も多いですが、オリジナルを損ねないよう に、スケルチがパワーコンになった物が多いです。 リヤのＴＶＩトラップは、リレーの交換時に、外されてしまう物が多いです 、オリジナルを大切にするひとは、注意が必要です。 オーフナの唸りに付いて、以前に他局のレポートを拝見した時に知りま したが、当時の設計は、測定器を使わずに、設計者のカンで設計され たので、発振回路に問題があり、周波数変動により、唸りが発生すると 呼んだことがあります。 もちろん、某ＴⅡも、唸るように改造できますが、水晶にコンデンサーを つけて唸らしているみたいですよ。 また長時間の電源の逆接したものには、手を出さない方が懸命です。 かなりの部品交換を要します。 内部の様子 基盤の表示 リヤの様子 |
 OF-912T （後期） |

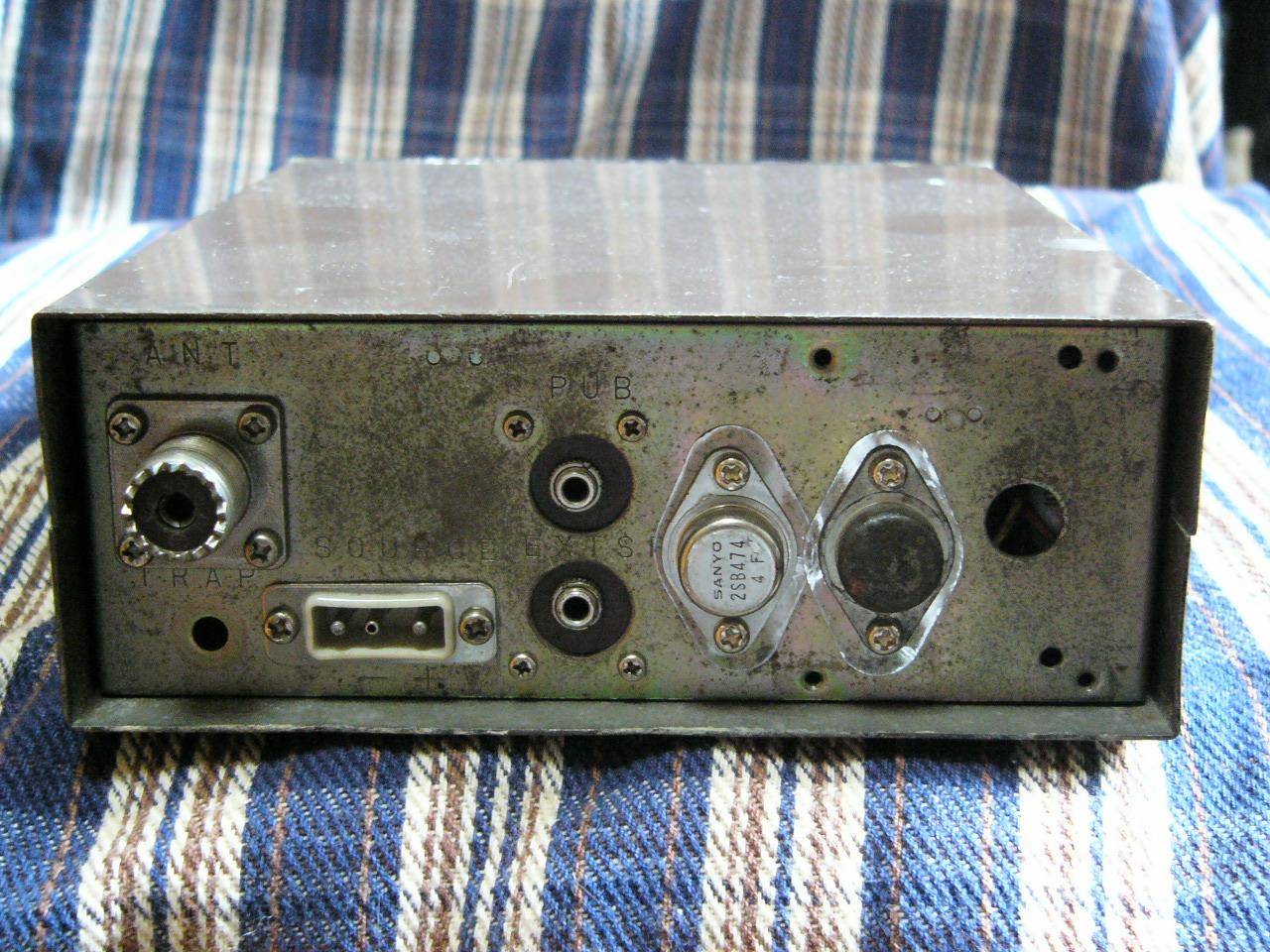

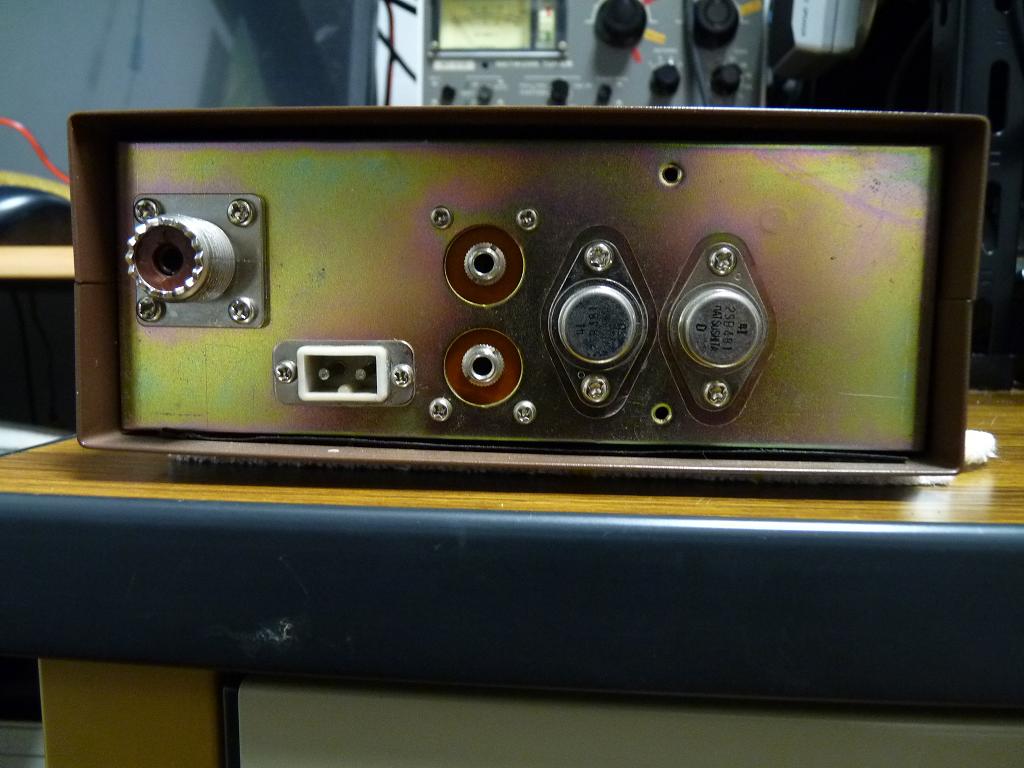

これも上と同じ９１２の後期ですが、入手時は、かなりの部品が欠品や 交換されていました。 ゲルマトランジスターやサーミスター、抵抗、トランジスター、コンデンサ ーが欠品、かなりの数の配線やジャンパーの改造を、他局から頂いた 配線図を見ながら、戻しました。 初めは、部品取りで、他の方に売ろうと思っていたのですが、勿体無い ので、部品を集めて、使えるように直しました。 オリジナルの変調を生かすべく、代替品で無い部品を選び集めました ので、知識先行の自分の修理のために、かなりの日数を費やしました。 若かりし頃、ＮＡＳＡの技術者になろうと思った時期もあったのですが 色々難しく断念しましたが、もし就職していたら、知識と技術で完璧だ ったかもなんて思ってしまいながら、ハンダゴテを持ちました。 この９１２は、パワーコンの改造、リレー交換とその時にリレー用りソケット を追加されていますのでＴＶＩトラップが外されています、またゲルマ用 の保護板もありませんが、基盤上の殆どの部品がオリジナルですので、 変調や送信も、オリジナルと遜色ありません。 復刻版を買うより、全然安上がりに仕上がりました。 当初、バワーコンは、変調ランプ用の穴に付けられていましたので前面 カバーを古い物と交換して、パワーコン用のトランジスターを交換して、 とオリジナルに近い様に改造し直しました。 また、ランデブー時の、引っ付き対策等の対策もしましたので、２８ＡＭ 用に使用予定です。 しかし、９１２は、１波にたいして、水晶が２個使用いたしますので、水 晶代が悩みの種です。 ＮＡＳＡを代表するクリスタルシンセは、水晶１個で４波でます。 写真では、２ＳＢ４７４が付いていますが４８１と余り変わりが無いようで す。 リヤの様子 |
 Robyn TR-123C |
工事中

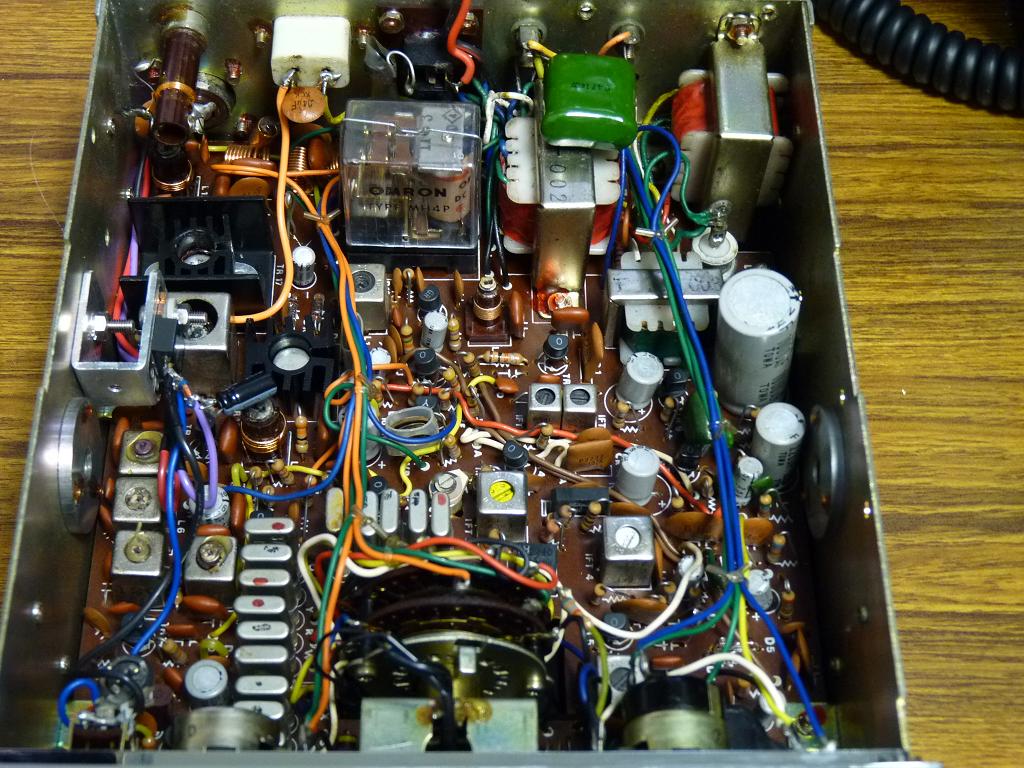

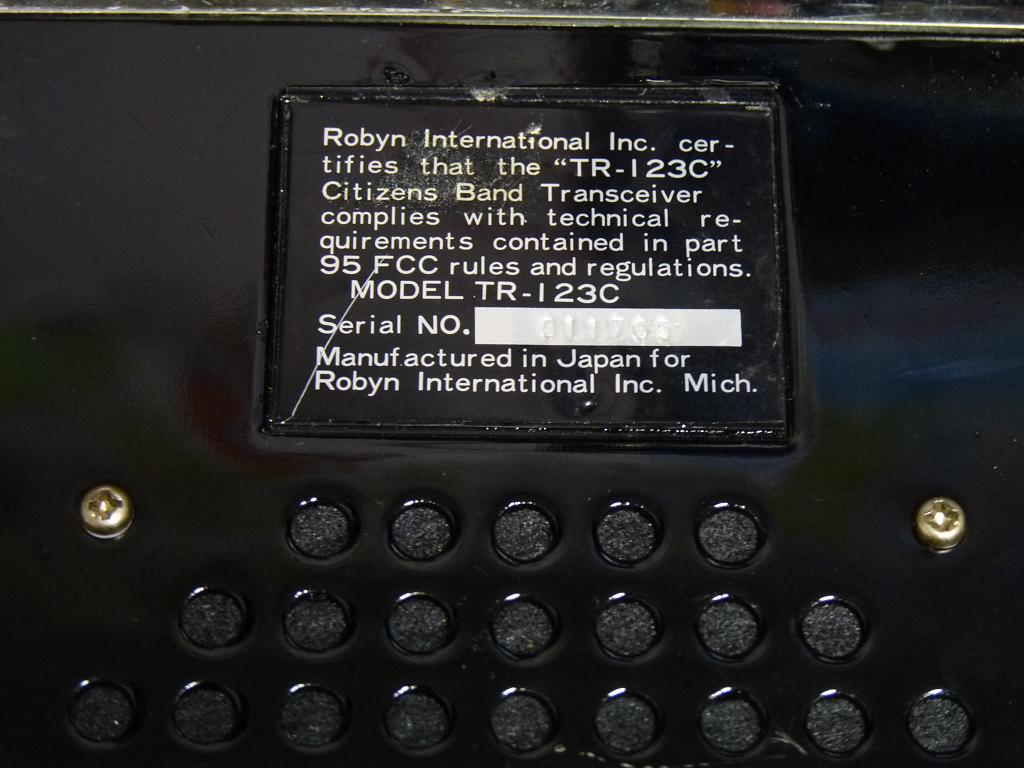

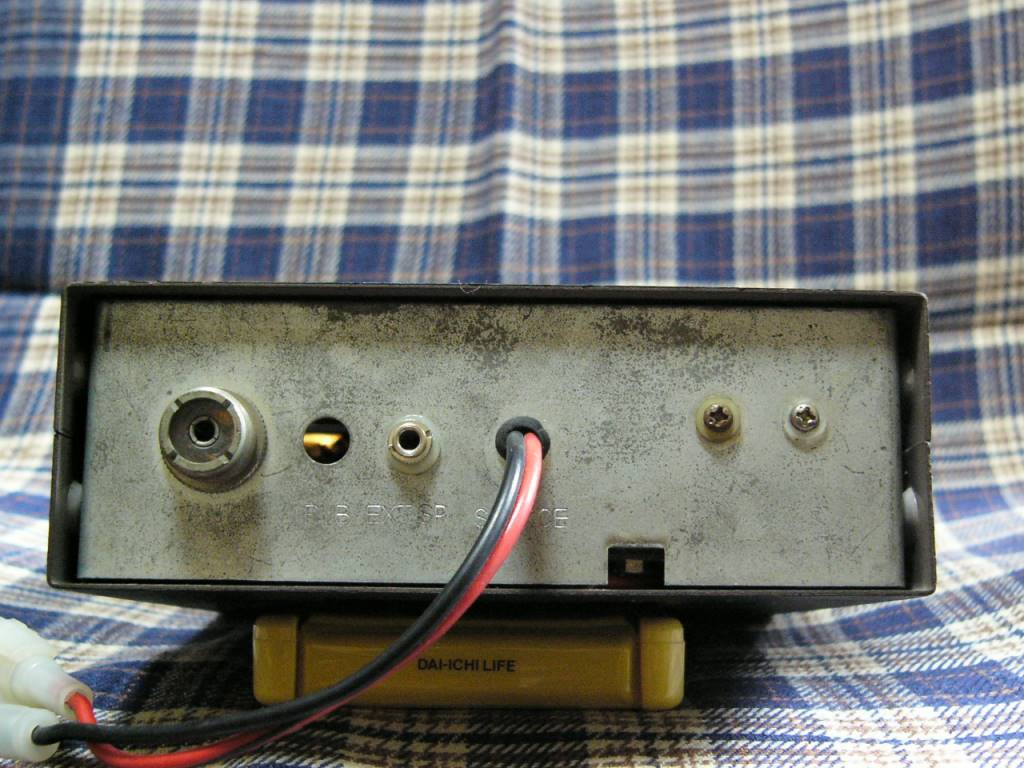

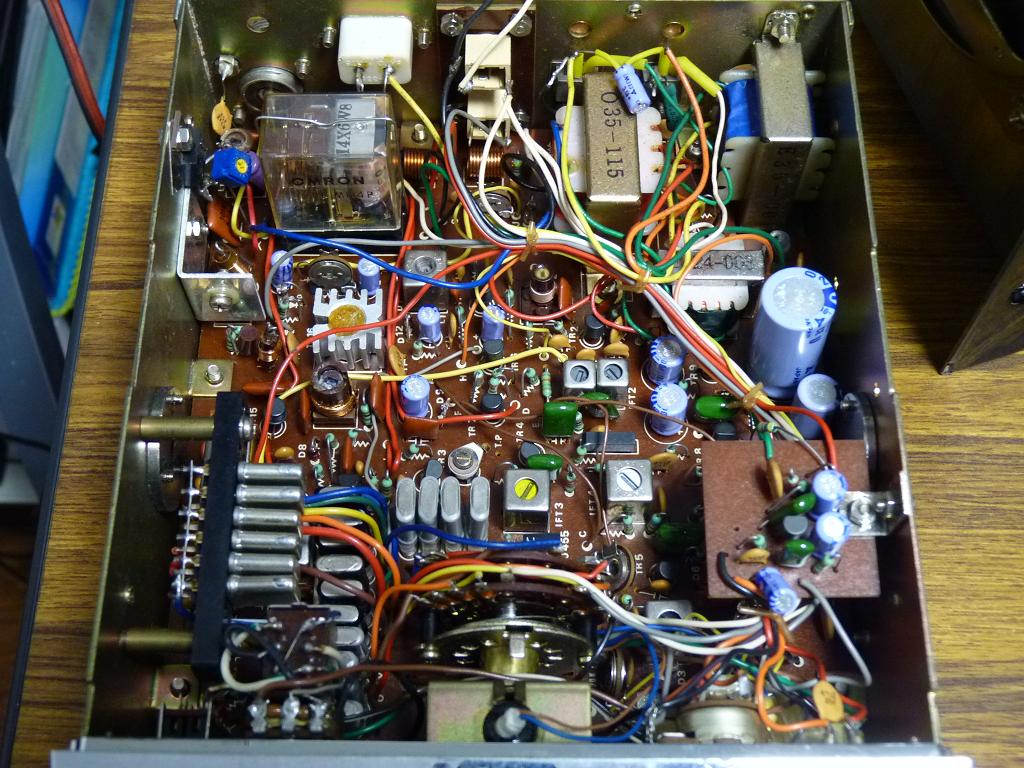

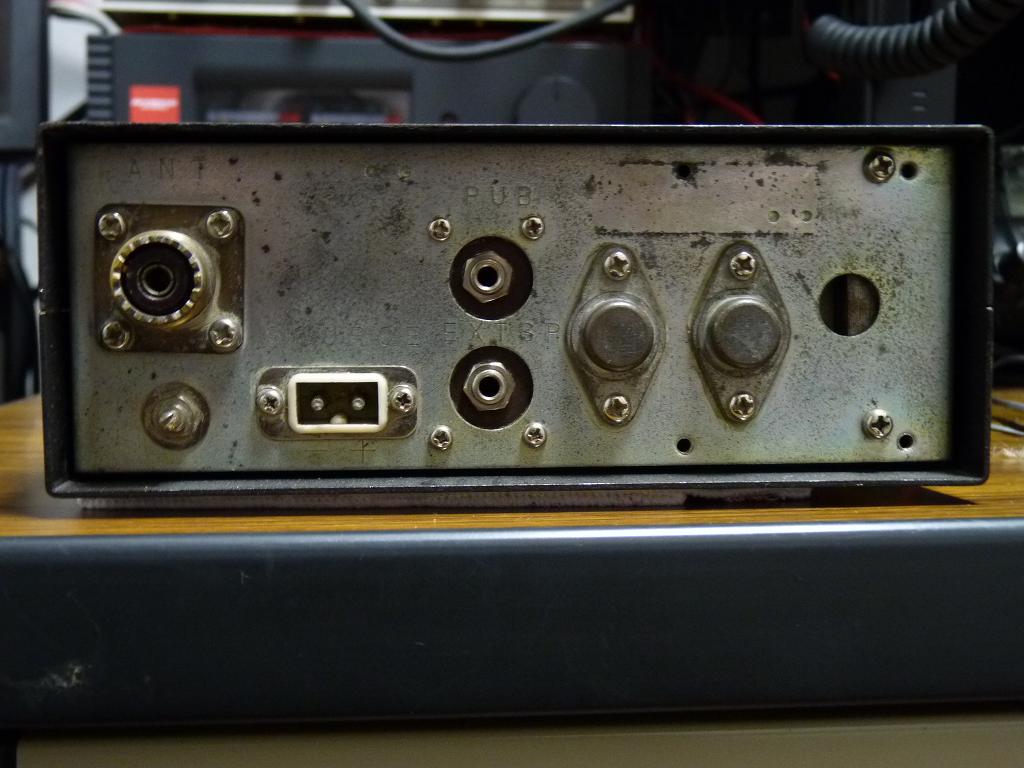

PACEブランドですが、Eagle-2300をPACEにOEMした物だと思われます付属してきたマイクもプリモ製でした。 小さなメーターが独特で、全体的な大きさは、横幅はあるのですが、高さ は、通常の無線機よりないため、薄いです。 薄さの追求のためでしょうか?電源コネクターは、DCプラグ方式が採用さ れています。 ケース'やツマミ、スイッチなど、COMBATと同じです。 年式の割には、程度は、良いと思いますが、ケース横に穴が2つほど、開 けられているのが、とても、残念な所です。 がオリジナルで動作可能、綺麗な物をコレ 内部の様子 リヤの様子 銘板 |
 Robyn TR-123C （シリコントランジスター） |
工事中

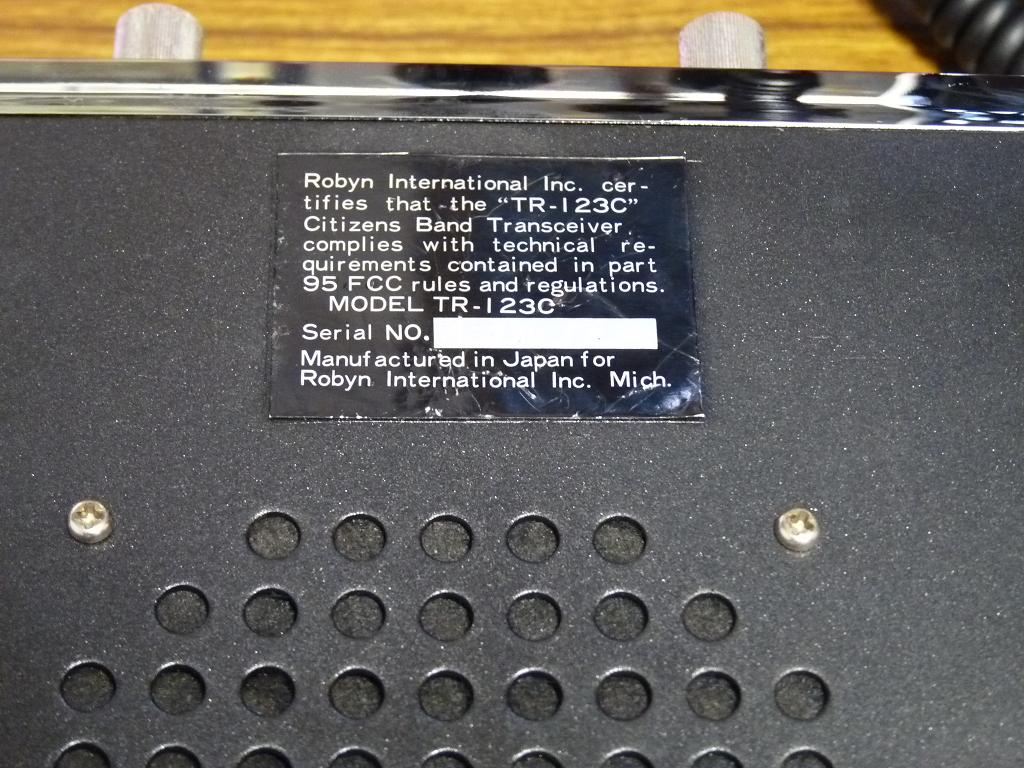

PACEブランドですが、Eagle-2300をPACEにOEMした物だと思われます付属してきたマイクもプリモ製でした。 小さなメーターが独特で、全体的な大きさは、横幅はあるのですが、高さ は、通常の無線機よりないため、薄いです。 薄さの追求のためでしょうか?電源コネクターは、DCプラグ方式が採用さ れています。 ケース'やツマミ、スイッチなど、COMBATと同じです。 年式の割には、程度は、良いと思いますが、ケース横に穴が2つほど、開 けられているのが、とても、残念な所です。 がオリジナルで動作可能、綺麗な物をコレ 内部の様子 リヤの様子 銘板 |
 PACE 123(Eagle-2300 OEM) |

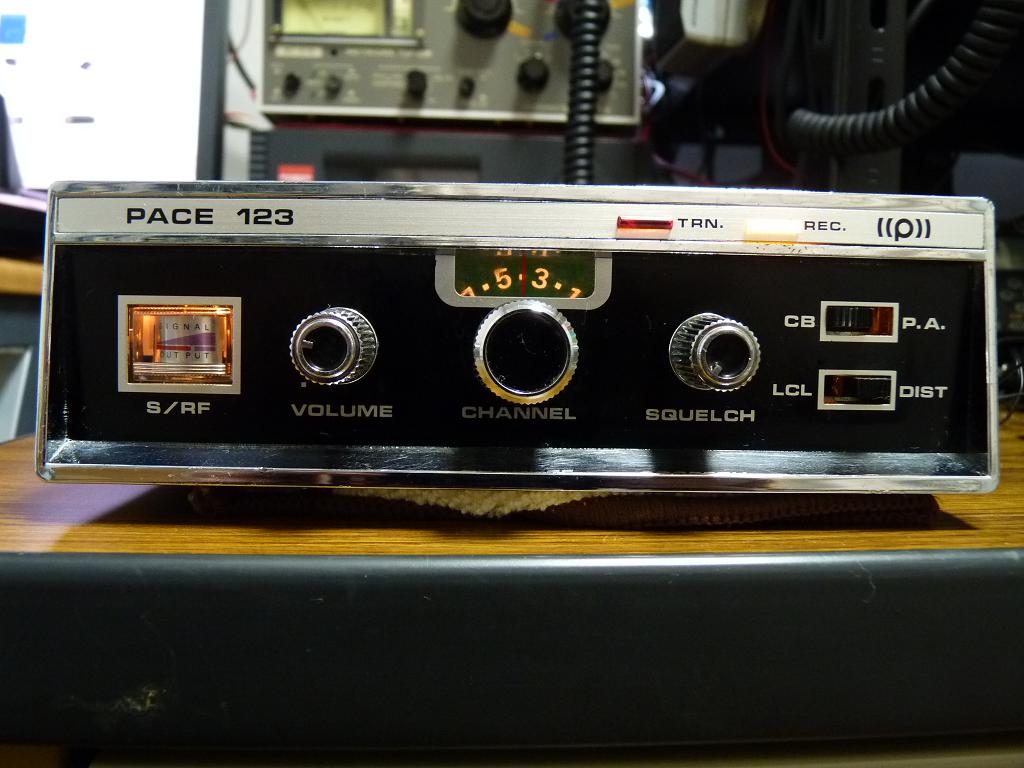

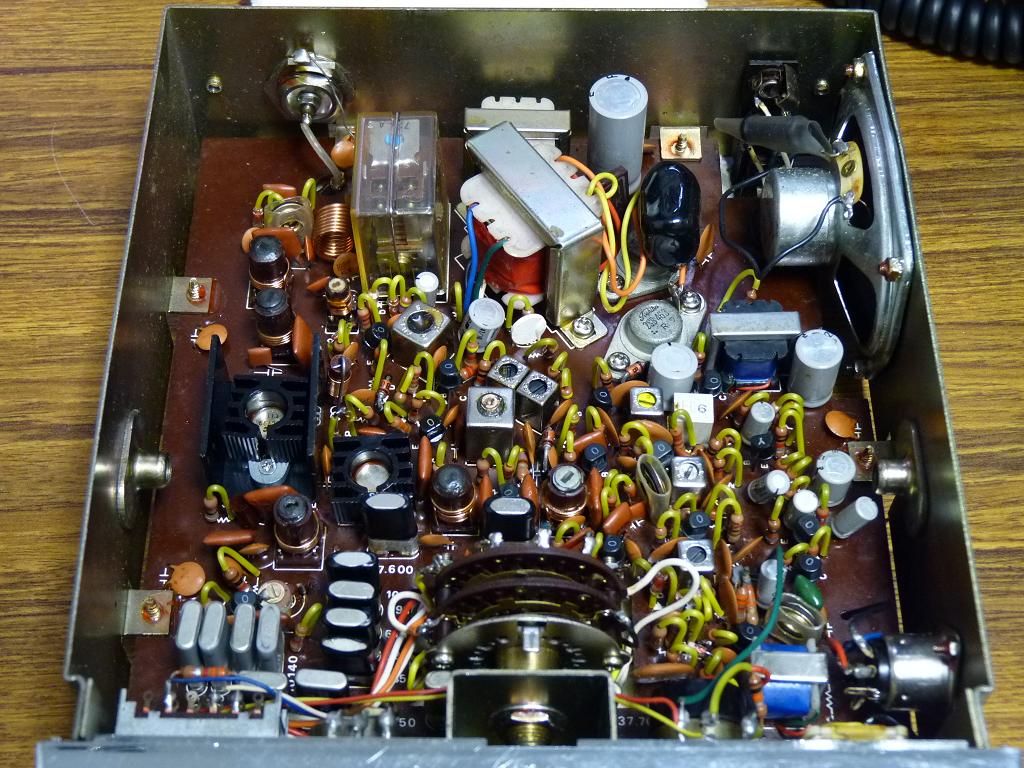

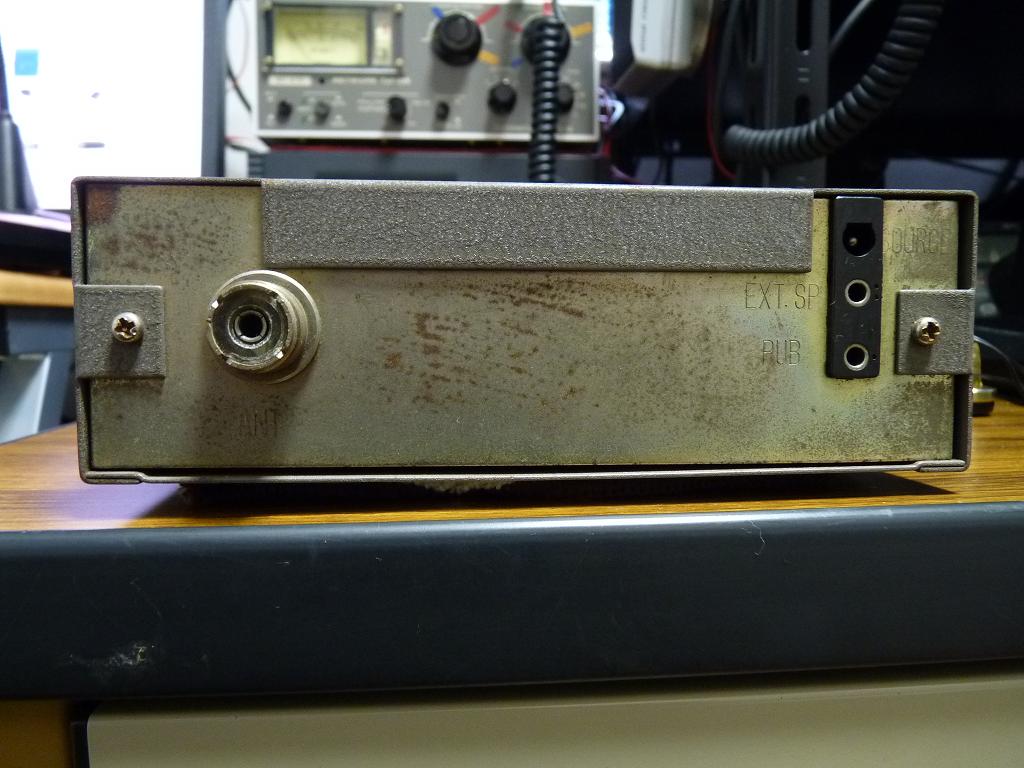

PACEブランドですが、Eagle-2300をPACEにOEMした物だと思われます。 付属してきたマイクもプリモ製でした。 小さなメーターが独特で、全体的な大きさは、横幅はあるのですが、高さ は、通常の無線機よりないため、薄いです。 薄さの追求のためでしょうか?電源コネクターは、DCプラグ方式が採用さ れています。 ケース'やツマミ、スイッチなど、COMBATと同じです。 年式の割には、程度は、良いと思いますが、ケース横に穴が2つほど、開 けられているのが、とても、残念な所です。 コレクションは、基本的に外観がオリジナルで動作可能、綺麗な物をコレ クションする事にしています。 内部の様子 リヤの様子 |
 COMBAT 48 |

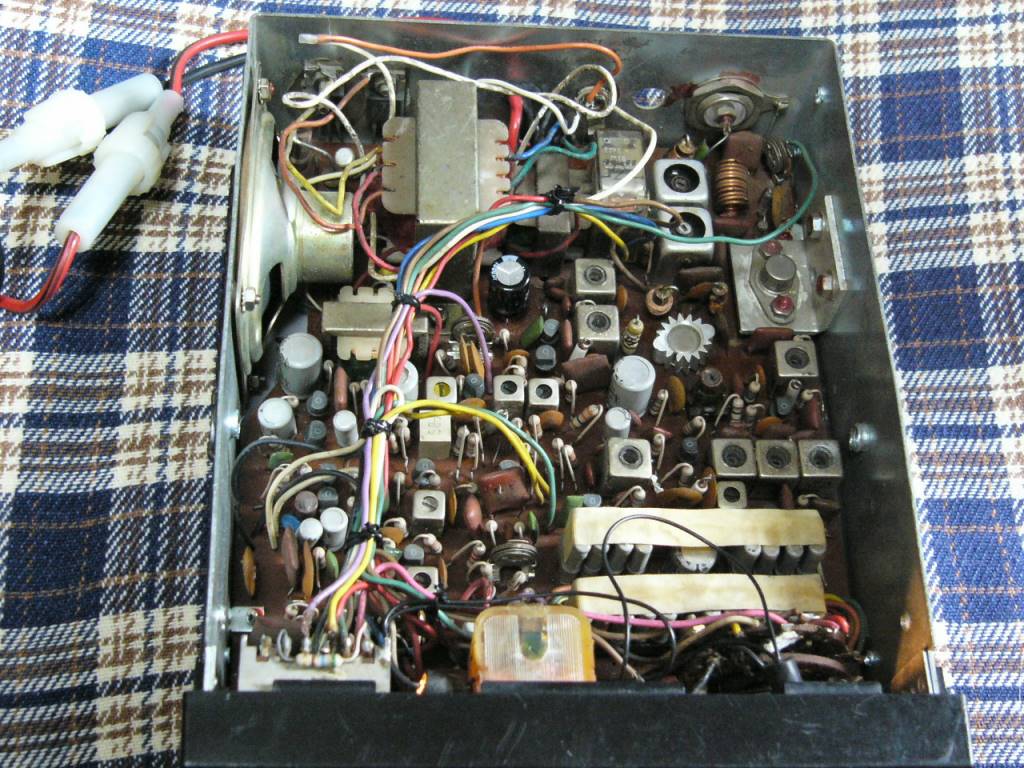

AB誌でＣＢのページを書いていたライターの方、すわん氏が褒めてい ていらっしゃる、ＣＯＭＢＡＴ－４８です。 ライダー系と似ていますのでオーフナの製造だと思います。 日本用にCBとPAの切替をなくして、バンド切替に変更しています。 ライダー系と同じ様に受信切り替えがあり、ローカルとＤＸ用に切り替え が可能な為に、９１２のように引っ付き対策は、不要です。 バンド切り替えもフロントパネルに分かり易く書いてあります。 ＴＡＮと書かれた赤いＬＥＤは、変調ランプで無く、電源投入で赤く光る だけです。 入手時は、電源が入と言われていたので安心して買ったのですが、開け て、びっくり、かなりの部品の欠品がありました。 ライダー系と似ているので、同じだろうと思ったのですが、かなり変更が あり、途方にくれていましたら、すわん氏が修理をしてくださいました。 今では、問題なく、太い変調でプラスいたします。 28MHzに改造して、出てみたいと思っています。 内部の様子 リヤの様子 |
 OF-912T 30周年モデル （復刻版） |

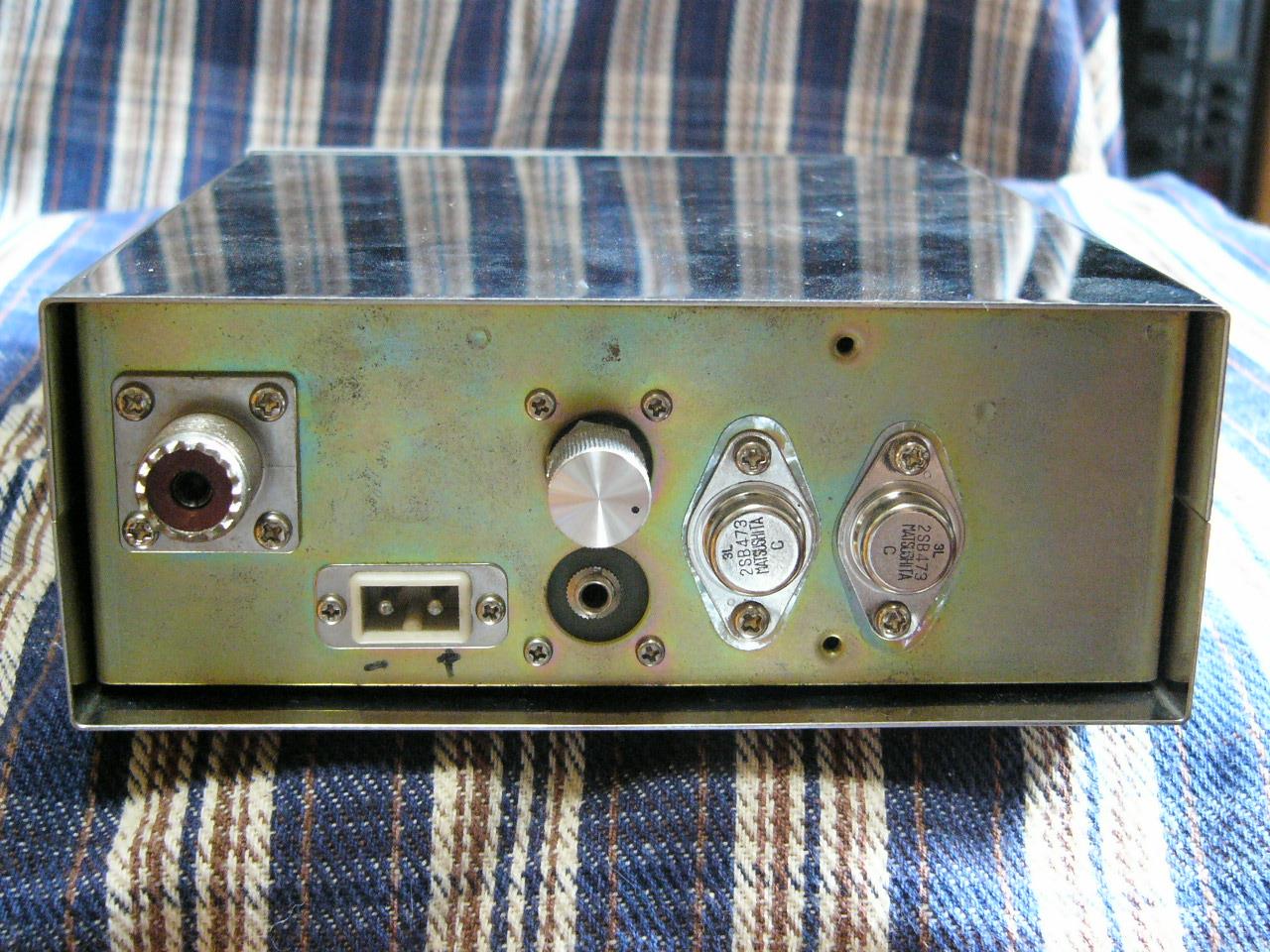

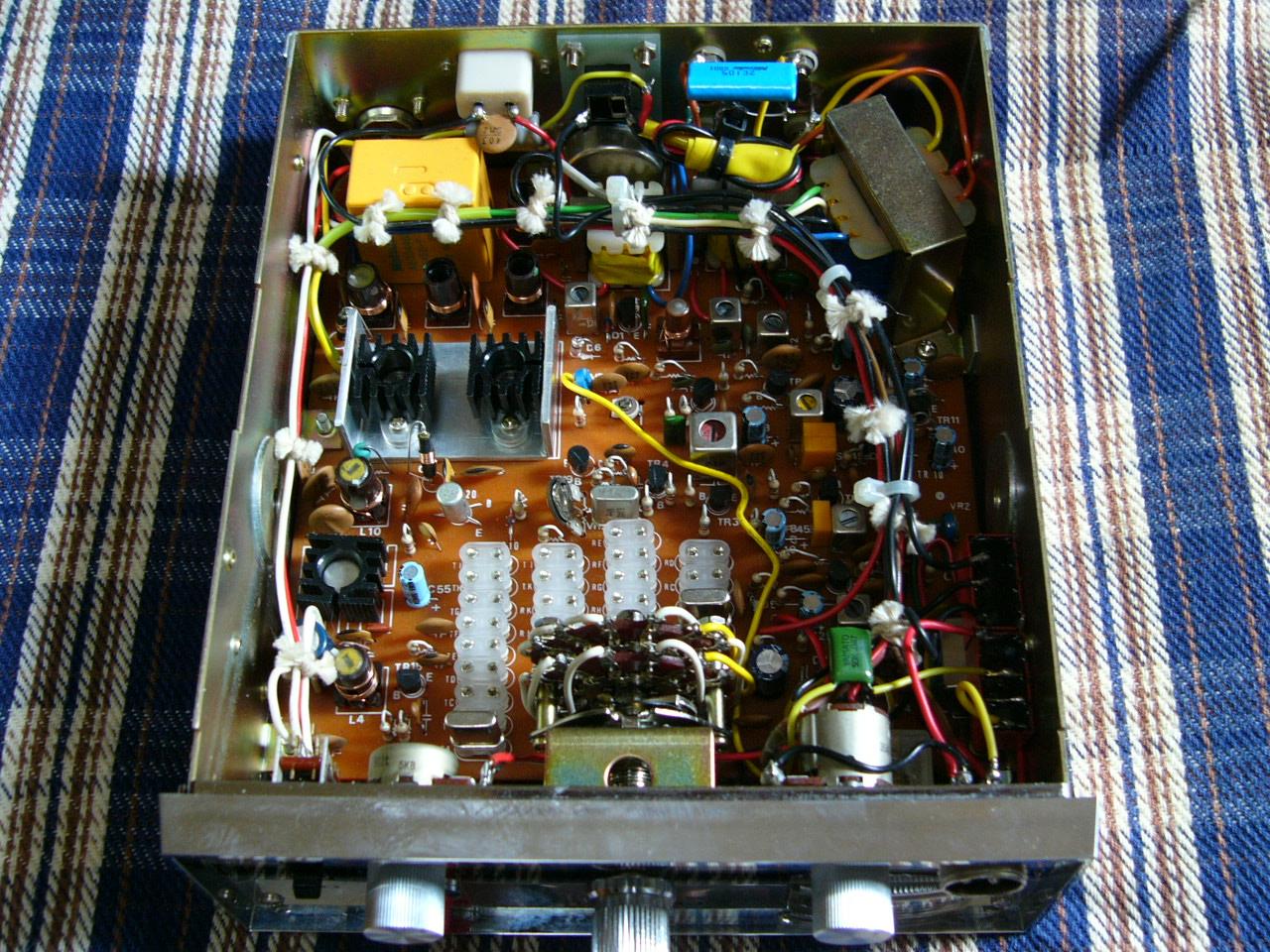

これは、大栄モデルと呼ばれる、復刻版です。 頼まれて大栄電子に買い物に行ったことがありますが、駅前で、珍しい ＣＢ機を販売していました。 今は、廃業してしまったようで、残念です。 しかし、今でも普通の物は、チバホビーで購入可能かも知れません。 復刻版といっても、オリジナルに比べ多少の変更しかないために、、Ｔ Ⅱを購入するよりは、このタイプの購入をお勧めします。 実家近くのアドミラル電子で作られていたようですが、現在は、違う所 で細々と作られているみたいです。 ゲルマは、当初２ＳＢ４７３が使用されていますが、少し新しいと2ＳＢ３６ ７に変更されています。 マイクも当初のタイプは、ブリモでしたが、今では、無名の物を使用して います。 このタイプは、３０周年の復刻版となりますので、前面から上下カバーが メッキ仕様となっています。 また、ＣＢとＰＡ切り替えは、スーパー変調の切り替えとなっていますが、 ＮＡＳＡのダブルパワーコンのように、最小の調整が出来ません。 パワーコンは。スケルチで無く、後ろのＰＡ用のスピーカージャックが潰 されて可変抵抗のボリュームが付けられています。 大栄モデルは、部品の代替のためだと思いますが、オリジナルに比べ て変調が深いので、オリジナルが好きな方は、可変抵抗を取り付けてみ てください 。 ここからオリジナルに近づける改造です。 まずは、使用した部品です。 ２ＳＣ７９９×２とヒートシンク、ゲルマトランジスター、変調ランプのカバ ー、１０ＫΩの半固定、５００Ωの半固定、以上です。 復刻版は、ファイナルが一つダミーです。（外して驚きました） しかし、追加の取り付けは、問題ないので、２ＳＣ７９９を２個とヒートシン クを、取り付けてください。 また、ゲルマが代替品なので、４７４辺りを購入して、交換すればＯＫで す。 最後は、基盤に半固定が不足していますので１０ＫΩの３本足を購入し て取り付ければ、殆どオリジナルに近くなります。 内部の様子 リヤの様子 |
 OF-912T （復刻版） ケムリちゃんスペシャル |

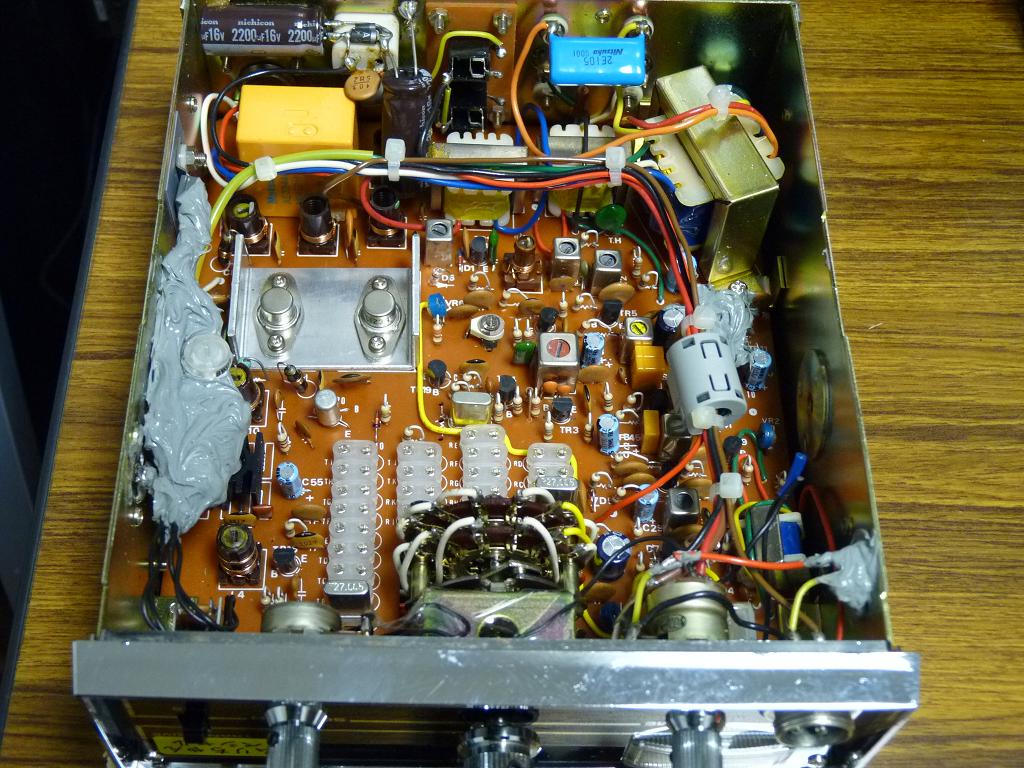

これは、大栄モデルの、けむりちゃんスペシャルです。 定番のスピーカーは、外されて、ブルーのLEDに変更されています。 内部に追加部品をコーキングして、回路定数をわからないように、してい ます。 一時期は、改造に半年待ちと言われた程の人気ぶりでした。 使った事がないのですが、仕様は、定番の高音カリカリ変調です。 内部の様子 リヤの様子 |
