SHINWA SC905G7

 ヤフオクで落札しました。やっぱりシャックに1台シンワですかね〜。以前GUも所有していましたがPQ-13のSFXUに比べると使い勝手が悪いので他の無線機を買うのに手放してしまいました。PR900も考えましたがテンキーが無いので最終モデルのG7(スーパープラネット)になりました。箱、未申請ROM、取り説(S、ノーマル両方)付いてました。しかし、しばらく電気をとうしてしてなかったせいか動作不能になっていました。立ち上げ方法がわからずシ*ワ無線さんに操作方法はFAXしてもらいました。
 初めての立ち上げなので要領がわからず悩みましたが何とか立ち上げることができました。機能は非常に多く群番解読、チャンネル固定は当たり前で、「UFOへの妨害」「デジタル秘話機能」など非常に高度な機能が盛りだくさんで操作方法を全部理解するのは?ですね。

<G7(スーパープラネット)操作方法概要>

 ここではG7(スーパープラネット)の操作方法について紹介したいと思います。

  1. 最初にスペシャルモードにするとき
    M+0(1〜2秒置く)+C+暗証番号+HOLD+M ちなみに私の無線機は暗証番号は「12345」です。

  2. 安心ロックをセットするとき(ノーマル機として動作)
    HOLDキーを6秒以上押し続けるか、PTTとマイクのボタン3箇所を同時に押すとセットされます。

  3. HOLDの機能一覧
    HOLD+1+1       モニタースキャンスピード低速
    HOLD+1+2       全モードスキャン
    HOLD+1+3       メモリースキャン
    HOLD+1+4       空きCHスキャン
    HOLD+2+1       全モード待ち受け
    HOLD+2+2       スペシャルサーチ
    HOLD+2+3       リザーブ機能ON
    HOLD+2+4       全群番号リザーブ
    HOLD+3+1       PTTリコール1分。
    HOLD+3+2       PTTリコール1分、1分に1回
    HOLD+3+3       タイマーリコール
    HOLD+3+4       多群番リコール
    HOLD+4+4       フィバーゲーム
    HOLD+4+5       拡声器
    HOLD+4+6     サウンド機能
    HOLD+4+7     ストップウオッチ
    HOLD+4+8     目覚まし時計機能
    HOLD+5         ATIS信号カット
    HOLD+6         群番解読
    HOLD+7         プライオリティあり
    HOLD+8         解読一発モニターあり
    HOLD+0         ビープ音のON,OFF切り替え
    HOLD+C        CHロック
    HOLD+M         タイマーカット
    HOLD+HOLD+0〜9  群番号コピー
    HOLD+HOLD+HOLD  免許番号吸い取り
    HOLD+HOLD+MON   自局免許番号表示
    HOLD+HOLD+CALL 相手免許番号表示

    普段私がセットするのはとりあえず青字にしたところくらいでしょうか?
    説明書は30ページもあり、全部フル活用するのは?です。


<G7マイク配線>

  1.  マイク

  2.  PTT

  3.  NC(無接続)

  4.  SP.OUT

  5.  SHIFT

  6.  GND

  7.  END(リセット)

  8.  REMOTE
    変換BOXを自作する場合、SHIFT,END,REMOTEはGNDに落とせばOKです。
    私のG7の3番ピンはCPUからの配線が接続されておりアースに落とすとリセットされます。リセットすると立ち上げコマンドが必要になりますので注意してください。

<変換BOX>

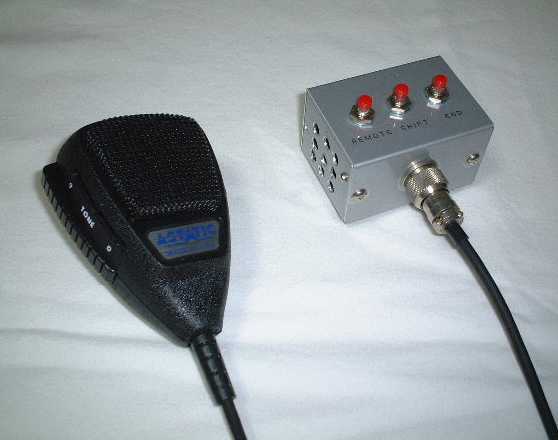

変換BOX

 無銭家なのでジャンクを利用して変換BOXを自作してみました。買ってもいいけど、どうもボタンがまっすぐ並んでないと操作しづらいので(まっすぐ並んでいるものもあるんでしょうか?) SHINWAの無線機のコネクターは普通の8ピンを使用しているので簡単にできますね!BOXの脇に開いている9個の穴はスピーカーです。ハンディ機のジャンクを利用しました。無線機本体にスピーカーが内蔵されていないので結構便利です。
 一緒に写っているマイクはASTATICの575−M6です。コンプレッサー内蔵、トーンの調整もできて結構渋い変調になりますが、G7ではレポートもらっていないので相性は判りません。円高のときは6千円台で買えたのですが現在は消費税入れて1万円近くなりますね。しかし、それなりの効果はありますよ〜。



参考(全部このとうりだと限りません!)
G7スパープラネット、ドラゴンVU、ストリートファイターUが動作不能になった時の操作方法。

  1. 本体からマイクをはずし、本体側マイク端子の3番ピンと外枠ねじ部分をショートさせる。
    →上記でだめな場合CPUをソケットから1回はずす。

  2. 電源を切る。

  3. 電源を入れると「ピー」と音がする。音がしない場合はもう一度リセットする。

  4. 「ピー」と音がしている間に「38822 1031」と打つ。

  5. 電源を切る。

  6. マイクの3つのボタンとPTTを押したまま電源を入れる。

  7. 画面が全部点灯する。2秒後画面が全部消える。

  8. マイクの3つのボタンとPTTを解除する。

  9. 任意の暗証番号5桁を打ち込む。

  10. HOLDボタンを押す。

  11. M+0(ピロ〜)+C+5桁の暗証番号を入力してHOLD+M ・・・・・・スペシャルとなる。



その2

 オークションを徘徊していたとところA〜F表示をしているG7スーパープラネットを発見しました。いろいろ調べていると、フレンド局からA〜F表示するコマンドを教えていただきました。そのコマンドは以下のようになります。


G7スーパープラネット4000ch

G7 A〜F


 1.本体からマイクをはずし、本体側マイク端子の3番ピンと外枠ねじ部分をショートさせる。
   →上記でだめな場合CPUをソケットから1回はずす。

 2.電源を切る。

 3.電源を入れると「ピー」と音がする。音がしない場合はもう一度リセットする。

 4.「ピー」と音がしている間に「38822 1031」と打つ。

 5.電源on.off。(表示オール0)

 6.電源off。

 7.HOLDとENDを押しながら電源on。(テストゼグメント表示するまで)

 8.HOLDのみ離しM.Cと押す。

 9.任意の暗証番号5桁を打ち込む。

10.HOLDボタンを押し続ける。

11.画面が全部消灯(真暗になる)

12.21000と押す

13.5桁設定入力後HOLDボタンをチョイ押し

13.M+0(ピロ〜)+C+5桁の暗証番号を入力してHOLD+M ・・・・・・スペシャルとなる。

 以上ですが、A〜F階は地上ではなく1〜9に続いてどんどん下に下がって行くみたいです。これではMCAも聞こえず、携帯電話のデジタル変調しか聞こえないのかな・・・

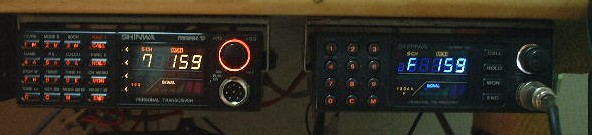

上の画像、左がG∨2インターセプター、右がG7スーパープラネットです。G7はLEDにしてみました!



バックアップについて

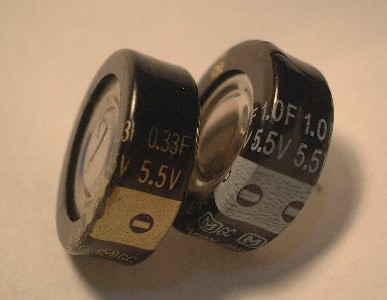

 G7は良く動作不能になってしまうのでバックアップ(ゴールドキャパシター?)を0.33Fから1Fに交換してみました。以前は安定化電源の電圧を下げたりすると動作不能になったりしましたが、取替えてからは一度も落ちていません。0.33Fがパクタレてたんですかね?
1Fは一個600円でした。
