ＳＯＮＹ　ＩＣＢ−７７０

　ご存知、ソニーの合法ＣＢ無線機です。結構売れましたので持っている局長さんは多いのではないでしょうか？２８ＭＨｚに改造して、移動運用、屋外作業時のコンデションチェック用に重宝すると思いオークションでゲットいたしました。

ＤＣコード（ヒューズは入れましょう）つないで電源ＯＫ、ＶＲガリ、チャンネルセレクター接触不良がありました。 ＶＲはアルコールスプレー吹いてクリクリ、ＯＫになりました。

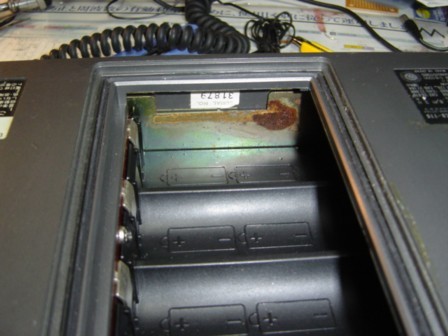

ケース内はお決まりの電池の液漏れありましたがカー用品の錆び取りクリーナーで除去完了です。

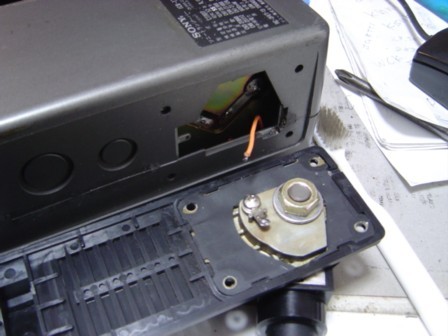

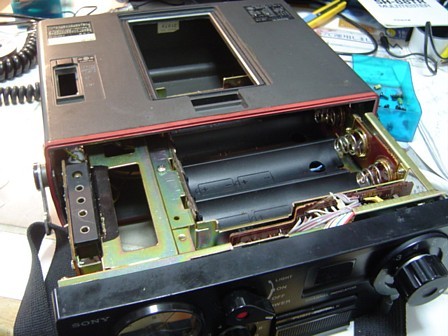

サイドパネル外してアンテナ線外せば基盤が抜けますね。

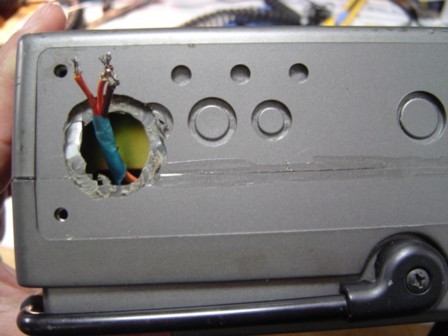

あれっ！マイクが無いと思ったら４ピンコネクタになってました。

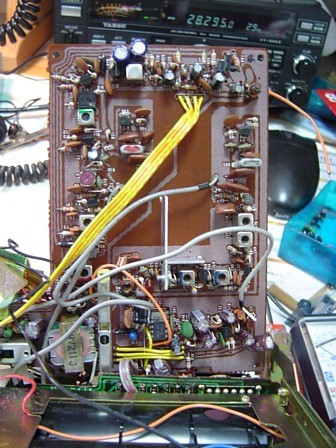

うんとこしょ、と本体をゆっくりと引き抜きます。

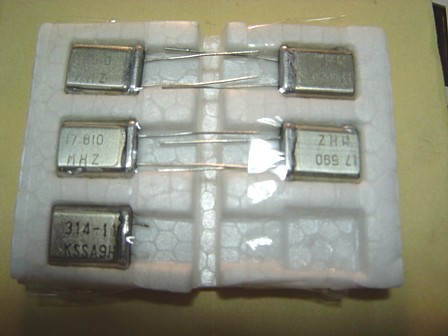

アズマに２８．３０５ＭＨｚ用の１７．６１０ＭＨｚ、２８．２８５ＭＨｚ用の１７．５９０ＭＨｚの水晶注文いたしました。 サンプルでノーマルのクリスタル添付しました。ノーマルは周波数書いて無いんです。計算方法は

目的周波数ー１０．６９５ＭＨｚ＝クリスタル周波数

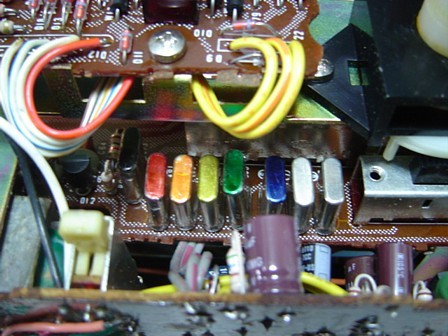

ノーマルは各チャンネルごとに１個クリスタルありますので全部抜いて購入したクリスタル好きな場所に挿入です。

調整

　ＦＴ−８１７Ｒさん、チャットで指導のもと調整いたしました。
　この無線機は０．５Ｗと出力が小さいので電源ラインにテスター（電流測定できるもの）つないで消費電力測定いたしました。

調整用に２７と２８のクリスタルを装着し消費電力を測定いたしました。 調整時は基盤を持ち上げなくても本体の電池ケースを外せば各コイル調整できます。

★無調整時

　　　　　　　２７ＭＨｚ　　　　　　２８ＭＨｚ　

受信　　　　７５ｍＡ　　　　　　　７５ｍＡ

送信　　　２１５ｍＡ　　　　　　１７０ｍＡ

☆調整後

受信　　　　７５ｍＡ　　　　　　　７５ｍＡ

送信　　　１７０ｍＡ　　　　　　２１０ｍＡ

と、なりました。

調整箇所は

送信　Ｌ８、９、１１、１６、１７

受信　Ｌ１、２、３、１４

送信は消費電流が大きくなるように、受信はノイズ最大に調整いたしました。Ｌ１１のコイルにあってはコアを抜いてしまうと２７、２８共に最大になりましたので外してしまいました。ＦＴ−８１７Ｒさんに修理していただいたＩＣＢ−６８０もファイナルのコアは外したとの事です。ここが０．５Ｗへの調整ポイントなのでしょうか？

２８で受信を調整しても２７は受信していますが、２８で送信を調整すると２７Ｍはドライブしないらしく、微弱電波のみのようです。まあ、私は誤送信防止のため２７ＭＨｚのクリスタルは外しました。早く、申請しないとな〜
