この無線機の欠点はやはりＡＭ変調ですね。今回もＴＳ−５０に入れた回路を挿入することにしました。

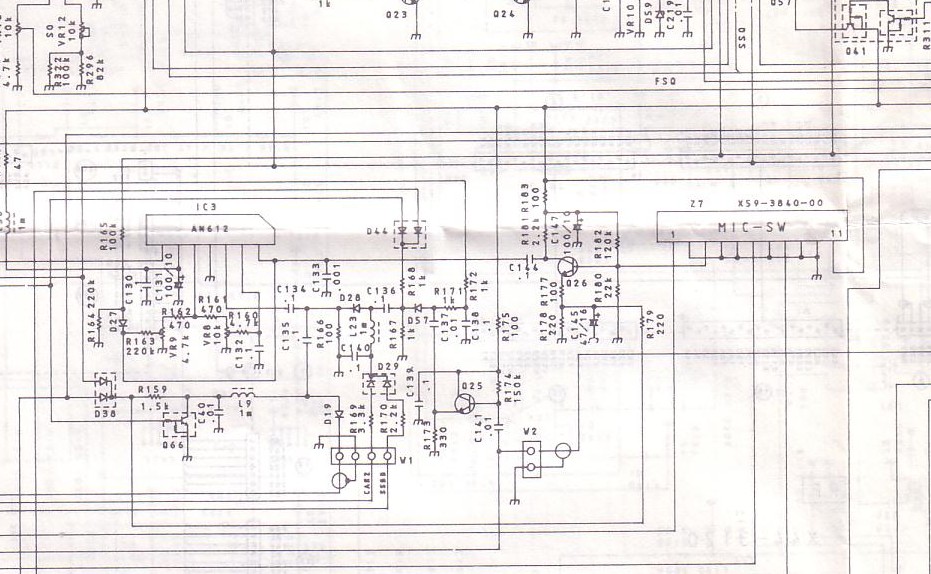

挿入場所はＩＦユニットのＩＣ３（ＡＮ６１２）の手前、Ｃ１４４（０．１μ）を外しそこに入れました。
回路図 ←クリック

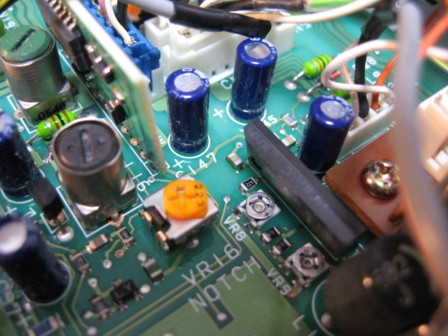

Ｃ１４４は下の画像の中央部分です。チップコンデンサーは丁寧に外してください。

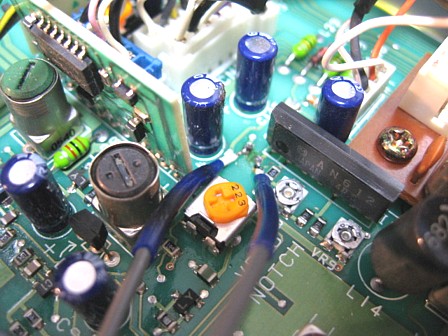

配線右側が出力側になります。狭いので他の部品を燃やさないように・・・ 。８Ｖ及びＡＭ時８ＶはＩＣ３の近くのプリント基板から取りました。書いてありますから、すぐにわかります。

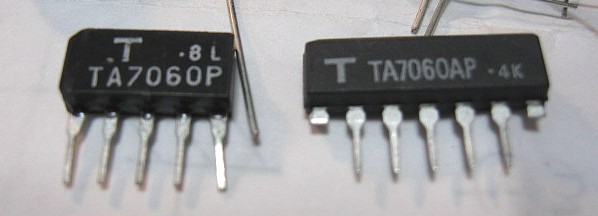

基盤の部品ですがＴＡ７０６０ＰでもＴＡ７０６０ＡＰでも一緒です。

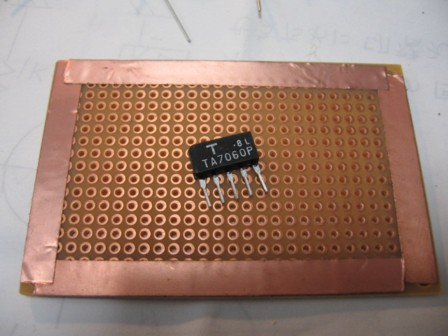

蛇の目基板はしたの様に銅箔テープでアースを作ってから作業すると楽ですね。プリント基板チャレンジしたいが良くわからん・・・

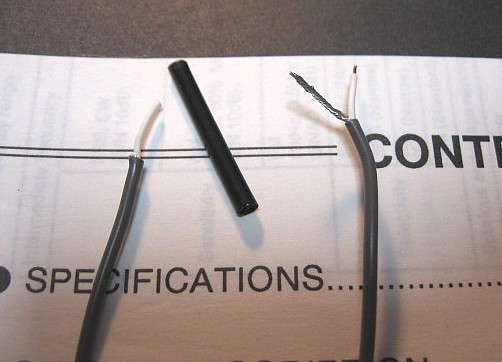

シールド線ですが私は基板から無線機に１本だけ配線してます。各半田場所は芯線だけつなげています。下の右側は基板の方に、左側は熱収縮チューブを被せています。

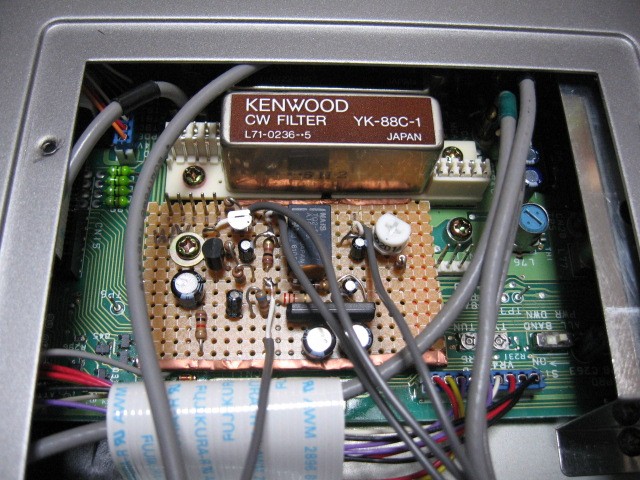

こんなんできました。ＹＫ−８８ＣＮ−１を外して、そのネジで基板を固定しました。半固定ＶＲは１個しか付けませんでした。入力側はいつも全開ですので。
これでＡＭもバッチリです！！受信音はフィルター広く設定できますので送受信ＦＢになりました。

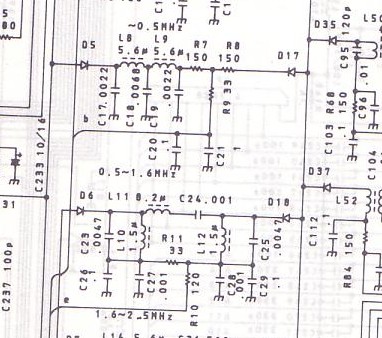

中波帯（０．５〜１．６ＭＨｚ）ではＲＦのバンドパス・フィルターの後にＡＴＴ（Ｒ７、Ｒ８，Ｒ９）が入っています。これではＡＭ放送はまともに？受信できません。そこで今回は簡単にコンデンサー（０．０１μ）でジャンパーしました。ジャンパーポイントは基盤にそれ用と思われる穴がありますのでそこに装着いたしました。これでＱＳＯに疲れた時は田舎のＡＭ放送でも聞きましょう。
この改造で本来のアマチュアバンドの受信には影響ありませんが自己責任でお願いいたします。
