チェイサーMC5000 受信がおかしい・・・

3台目のチェイサーですが送信はOK!なぜか受信がNGです。4chを受信しようとすると何故かLOWバンドの4chで受信しています。送信はMIDでないと駄目です。これでは使えませんね・・・ PLLが死んでいるのかな・・・

フレンドのQちゃんに相談したところPLLではなくPLLの近くのコンデンサーが妖しいとご指導いただきました。

「PLLーICの9番ピンは通常送信時にはゼロVで、受信時には5Vぐらいの電圧がかかるハズですので、まず。この出圧の確認を願います。受信時にゼロだったら、その9ピンに4,7UFの多分電解コンデンサーがショートかTR21が怪しいかと思います。」

と、メールをいただきました!早速コンデンサーを交換したところOkでした(^_^)v

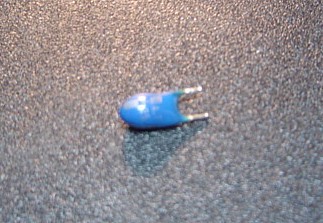

4.7μのタンタルコンデンサー?がショートしておりました。でかい電界コンデンサーすべて交換したのですが・・・ 伏兵がいました。
