28ＭＨｚ用のアンテナです。

ＷＯＲＫＭＡＮ　Ｂ−１００
長さは、1ｍ以下
１／４　ノンラジアル
２．１５ＤＢｉ　耐入力５００Ｗとなっていますが
連続で耐入力は、1００Ｗ位だと思います。
同軸の長さでマッチングをとります。
尊敬するすわんさんのページに同軸の長さの表がありました。
アンテナの全長や重量、そこそこの耐入力は、アンテナ
を、中々設置出来ない方には、これしか無いと思います。
屋根裏、物干し台、天窓、ベランダ、テレビポールの所
全て設置が可能だと思います。
アメリカでは、３千円位で購入出来ます。
このアンテナは、いろいろな所にＯＥＭされて
います、有名なＳＩＲＩＯでも出ています。
ＷＯＲＫＭＡＮは、手広くやっていますので
カタログを見るのも楽しいです。

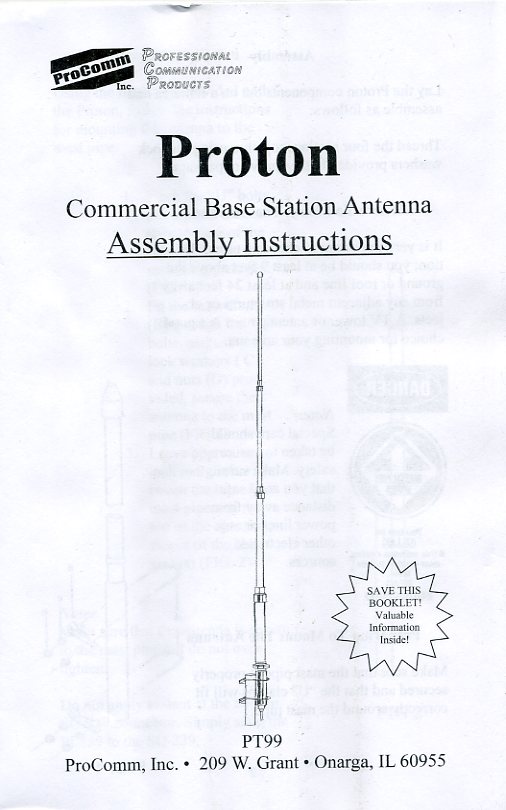

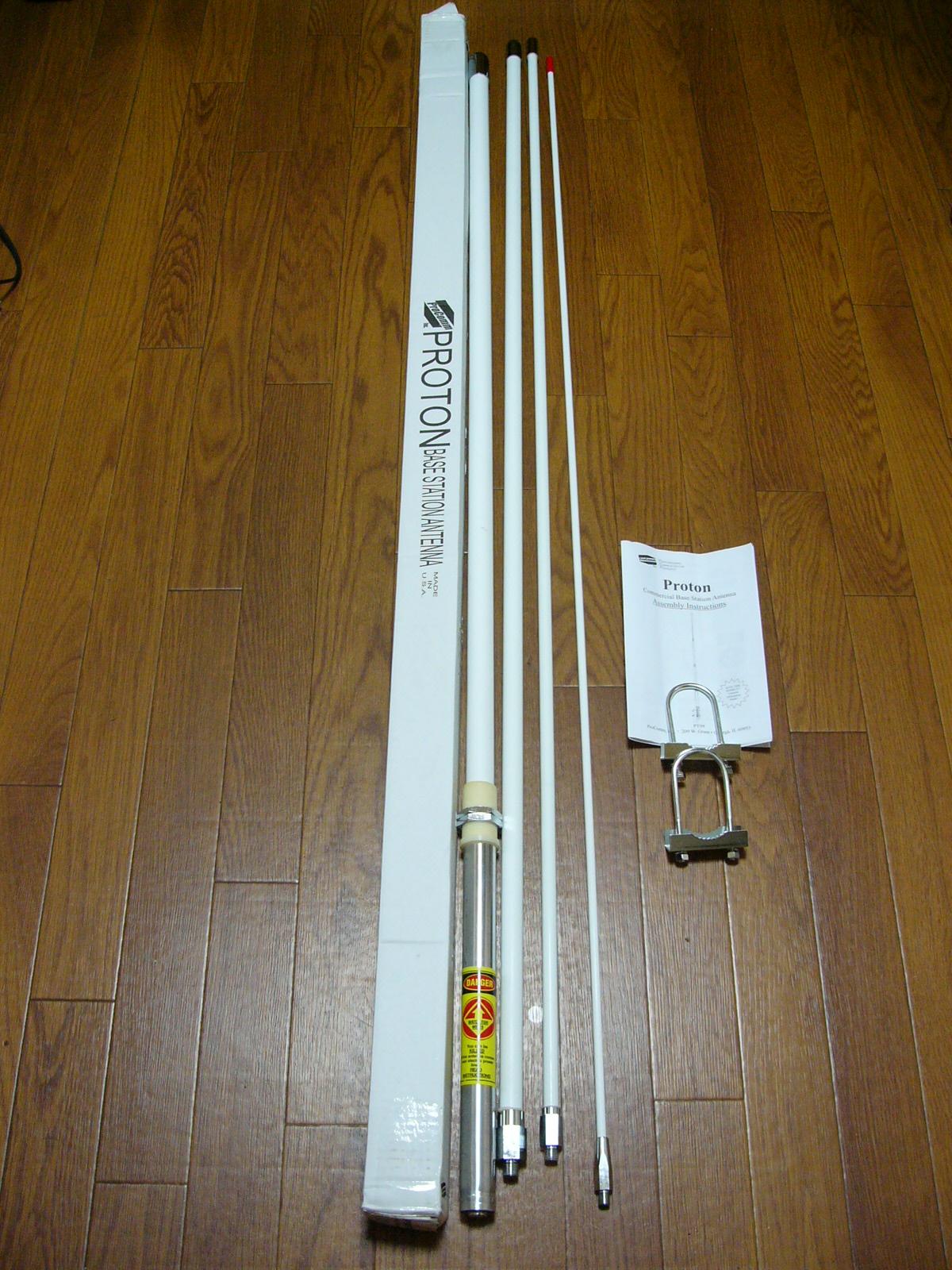

ＰＲＯＣＯＭＭ　ＰＴ−９９ 　
アメリカで３０年以上ベストセラーなＳｏｌａｒｃｏｎ　Ａ−９９を
ＰＲＯＣＯＭＭが発送が楽なように、４分割にしたものです。
４分割で１．５ｍ以下なので海外から国際小包で発送もして貰えます。
１．６ｍを超えると、素晴らしい割り増し料金が待っています。
　９．９ＤＢｉと成っていますが実際は、３ＤＢｉ位？、耐入力２ＫＷＰ．Ｅ．Ｐ
ですが（連続１ＫＷ）だと思います。
グラスファイバー　１／２ノンラジアル　Ｖ２と違い、グラスファイバー
で囲ってあるので雨や雪に強くマッチングが上がる事は無いと思います。
全長５．５ｍ　重さ２Ｋｇ以下
給電部上、２つのリングで２６〜３０ＭＨｚまで簡単にマッチングを取る事が出来ます。
出荷時は、２７ＭＨｚの４０ＣＨを使えるようにセットされていますので、２８ＭＨｚ
の場合、調整が必要となります。
値段は、アメリカで６千円以下、さすが本場です。
セカイモンでも、入手可能です。
日本で同じ様な物を買ったら、２万近くします。

取り付けは、壁にテレビの軒出金具と、テレビアンテナ用の細い
３ｍのマストを使用予定でしたから、なるべく軽い物を探すと
もう、日本には、存在していません。
アローラインも検討しましたが、1/4で、値段は、高すぎです。
本当は、Ｍａｃｏ　Ｖ５/８が欲しかったですが、ラジアルの長さ
エレメントの長さ、重さと国際小包は、オーバサイズなので
、かなり高額と考えると、現在は、ＰＴ−９９がコストパフォーマンス
に優れたアンテナとなります。

Ｓｏｌａｒｃｏｎ　Ａ−９９は、オプションで５／８になるエレメント
とラジアルが販売されていますが、国際小包で発送が難しい
みたいですから、ＰＴ−９９を選択する方が無難です。

黄色のビニールテープの所に、スリーブコアを入れています。
ＵＳＡ製のスリーブコアは、最大でも８Ｄ用しかありません。
同軸の種類も日本とちがって、あまりありません。

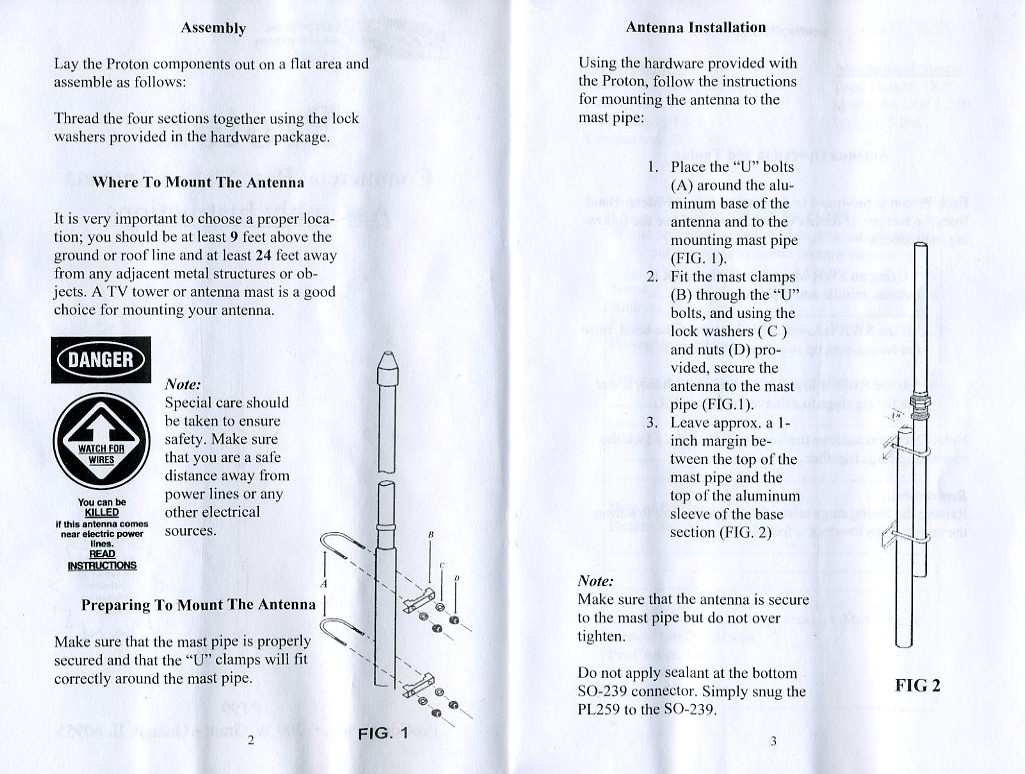

組み立て方の注意として。
同軸のコネクター部だけの防水するのに、上からビニールテープ
を巻いては、いけません、同軸コネクター部だけに自己癒着テープを
巻きます、でないと結露等でコイル部に溜まった水が抜けません。
ちなみに写真は、大失敗しています。
ＰＲＯＣＯＭＭからの指摘で、現在は、水抜き穴を確保しています。
またアメリカには、１０Ｄの同軸が無いので、８Ｄを使うのが無難です。
３つの接続部は、ネジ式ですから、付属の菊座のワッシャーを使います
が、一番大きいワッシャーは、入りにくいです。
また、各接続部は、プライヤー等で強めに締める必要があります。

受信は、Ｖ２と変わりありません。
耐入力は、ＰＴ−９９の方が優れます。
雨が降っても、ＳＷＲは、変化しません。
重さもＶ２よりぜんぜん軽いです。
ラジアルが無いので、設置が楽です。
周波数調整は、Ｖ２の先端カット違いリングを回すだけです。
１００Ｗでは、ＳＷＲは、変わりませんでした。

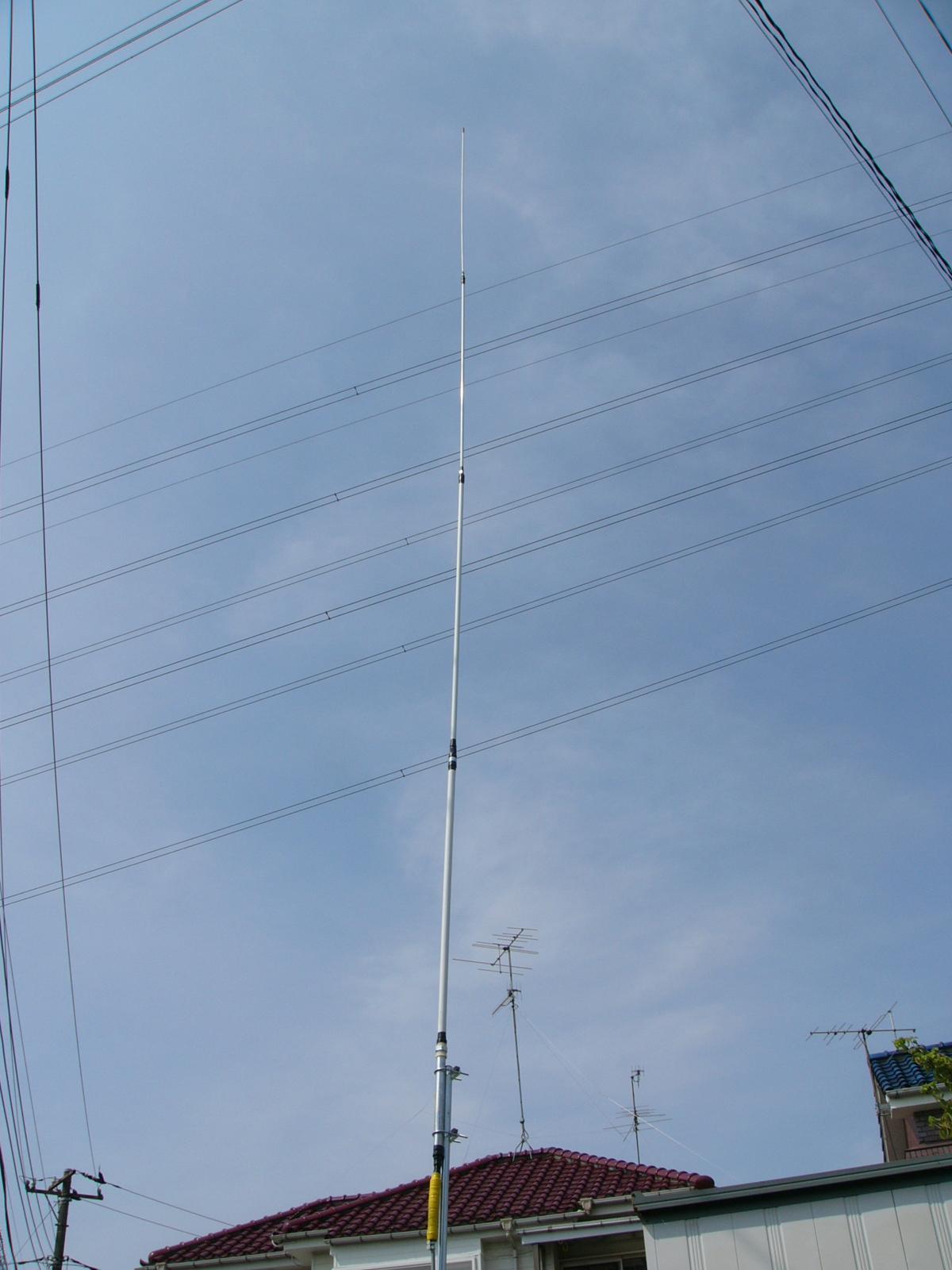

取り付けは、単管パイプの魔術師と言われている
ローカルさんが、つけてくれました。（感謝です）
ローカルさんの固定です。

(追記)4分割で細すぎます。
弱い弱すぎます。
台風のたびに、繋ぎ目が壊れて
マッチングがメロメロです。

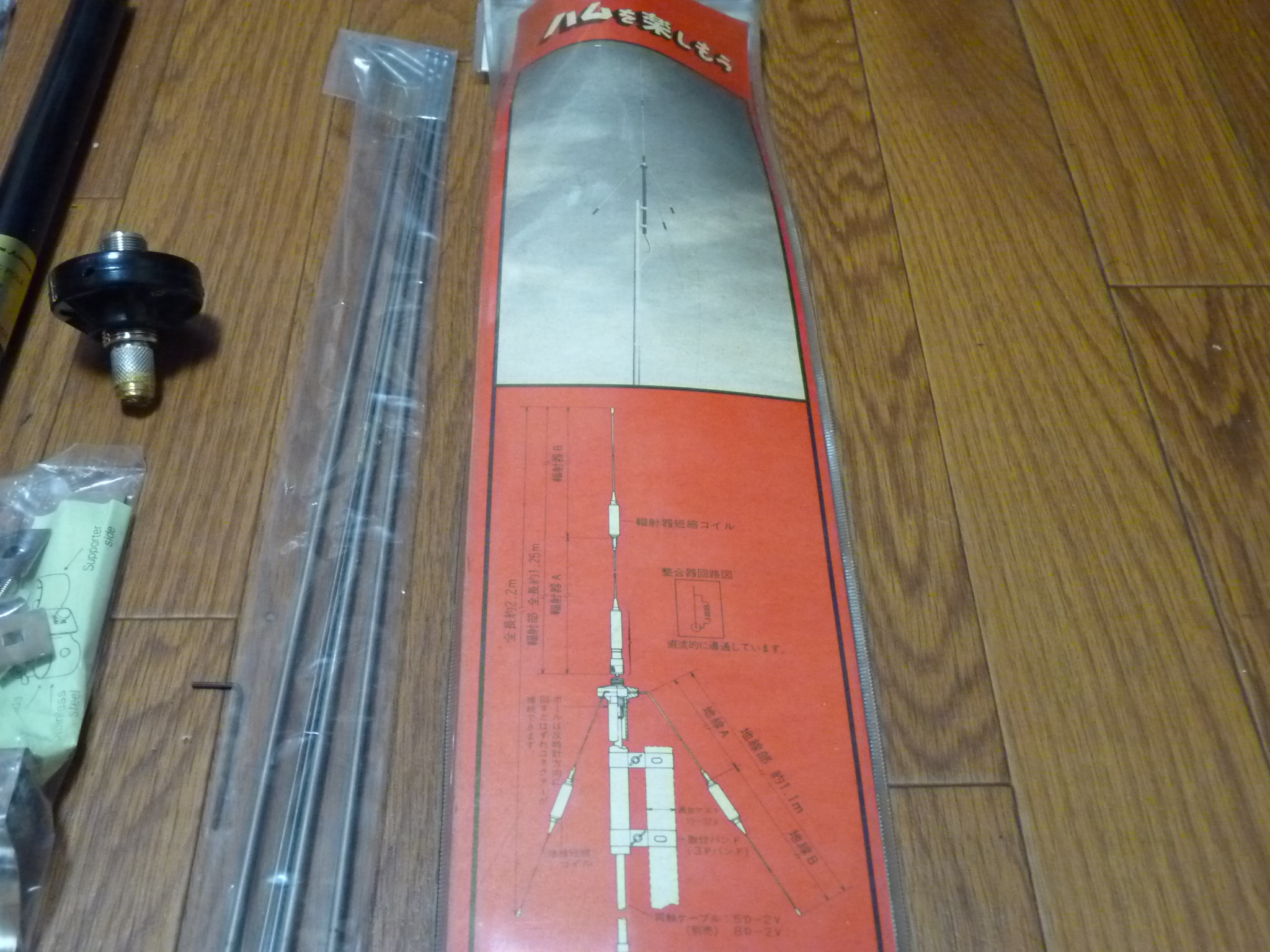

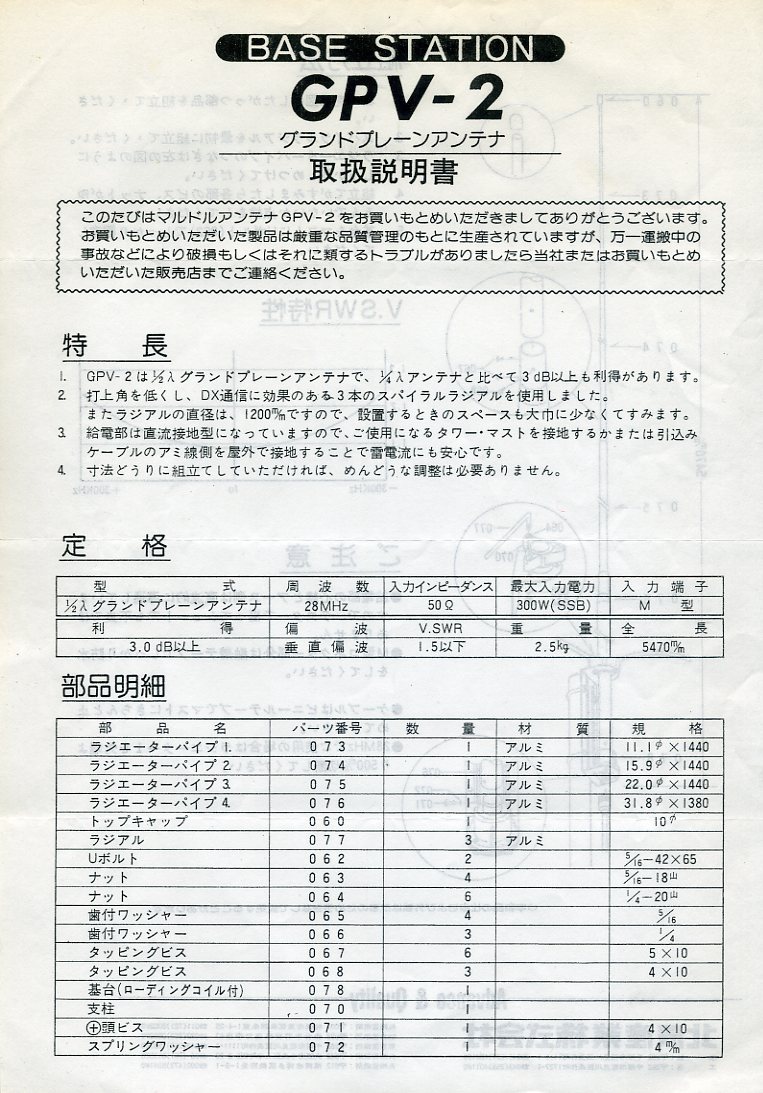

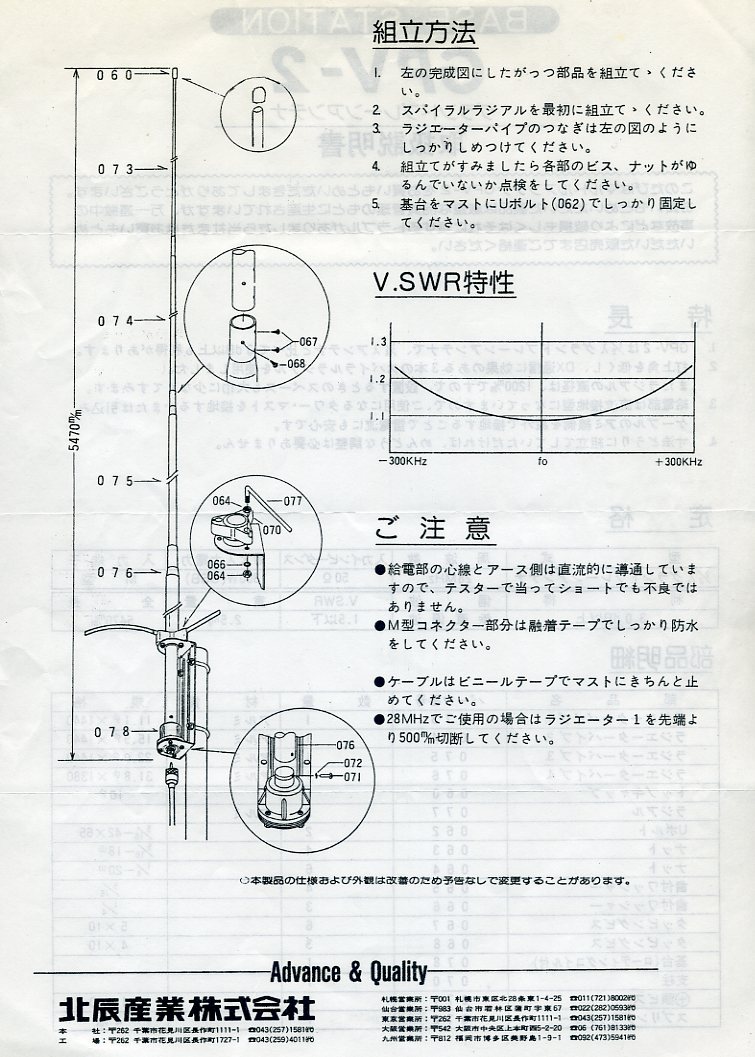

マルドル　ＧＰＶ−２

日本でスタンダードなマルドルのＧＰＶ−２です。
あまりに有名なアンテナは、誤解を招く原因です。
現に友人が２８ＭＨｚで使い、近所にＴＶＩをだして
夜中の１時に警察官に訪問されて、ＣＢじゃ無いのか
と、疑われて、直ぐに下ろしてしまいましたので。
ＧＰ系は、コモンモードの障害が出やすい気がします。
１／２ですから、本来は、ラジアルが無くても、動作します
し、ラジアル無しで受信感度や利得は、変わりません。
Ｖ２に追加のラジアルを張った人が居るみたいですが
効果が有ったのか、聞いてみたいものです。
ラジアルを追加するより、スリーブコアの追加を、お勧め
します。
しかし、ラジアルについて、とても不思議だったので
尊敬する、すわんさんに御聞きした所、パワーを入れた時の
ＧＮＤ側のから、ＳＷＲが悪化する為にラジアルを
つけて、ＳＷＲ安定させているとの事でした。
でも、耐入力は、対した事がない、３００Ｗです。
また１００Ｗ位でしたら、ラジアルを外しても、問題なく
作動するとの情報を頂きました。
波長に対して、短すぎるラジアルの謎が解けました。
Ｖ２は、アルミのラジアルのネジ山を締めすぎて
バカになりそうなのと、、雨でマッチングが上がってしまう
、困ったアンテナです。
利得も１／４との比較ですから、本当の利得は、
わかりませんね。
ダイヤモンドのＧＨ−１０は、早々と生産中止となり、
末期まで、ＣＢ用として販売されライバルも居ないアンテナ
でしたから、何年にも渡り、改良されずに販売されたアンテナ
ですので、しょうが無いと思います。
マルドルも改良できる技術は、有ったと思いますが
ＣＢ固定の減少に伴い、コンスタントに製造販売が
出来ないアンテナの設計は、考えなかったと思います。
マルドル倒産前は、たまにスポット生産でした。
Ｖ２信者を否定する気は、ありませんが、ＣＢ固定用アンテ
ナは、Ｖ２しか選択の余地が無いために、Ｖ２伝説が生まれ
たと思います。

また１／２ＧＰですから、打ち上げ角は、どうでも良いような。
打ち上げ角に拘るなら、最低でも５／８にするべきです。
ハイパワーと打ち上げ角を検討するなら、打ち上げ角とインターフェアー
の件もあるので八木アンテナを使った方が、ベストだと思います。
余裕があれば、垂直系と水平系をコンデションによって、使い分ける方法
が良いと思います。
八木系は、打ち上げ角が低く、垂直系のノイズから逃げれます。
当たり前ですが、ダイレクトで交信する場合は、垂直系と水平系の
交信は、難しいです、ローカルが垂直系が多い場合やモービルと
交信する場合は、垂直系のＧＰを選択となります。
水平系でもＶ型ダイポールの角度を狭めれば、垂直系と交信は
出来ます。
しかし、コンデションが良いときには、垂直、水平とも関係なく
Ｅスポを利用した交信が可能となります。
そこで、効率が良い八木アンテナの出番となります。

個人的には、ダイヤモンドのＧＨ−１０の方が好きでした。

パーソナルと２６〜３０MHzの２波が送信できるアンテナです。
ローカル局が２８MHzで使っています。

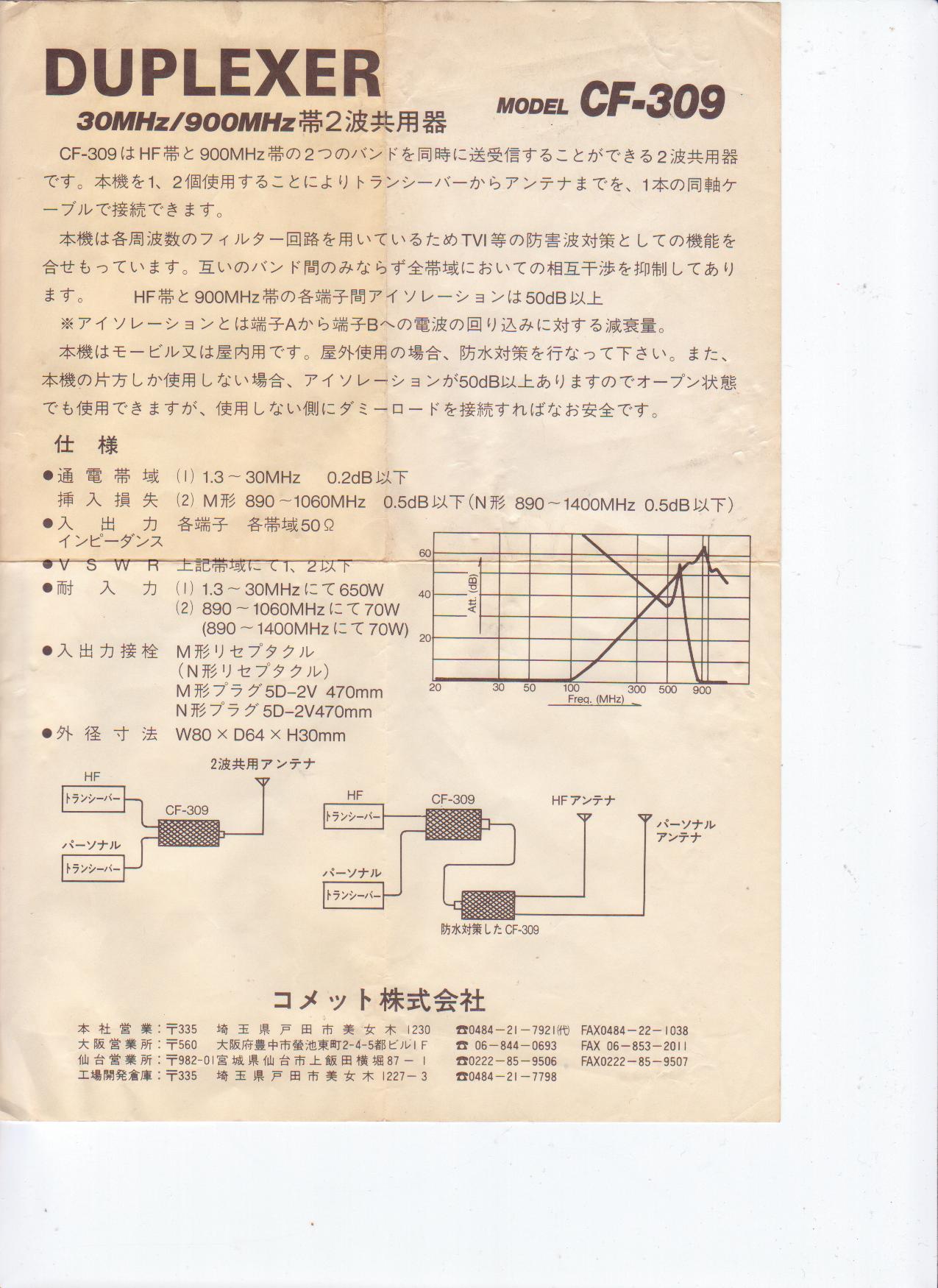

このアンテナ用のコメットのデュプレクサーもあります。
とても珍しいので、載せました。

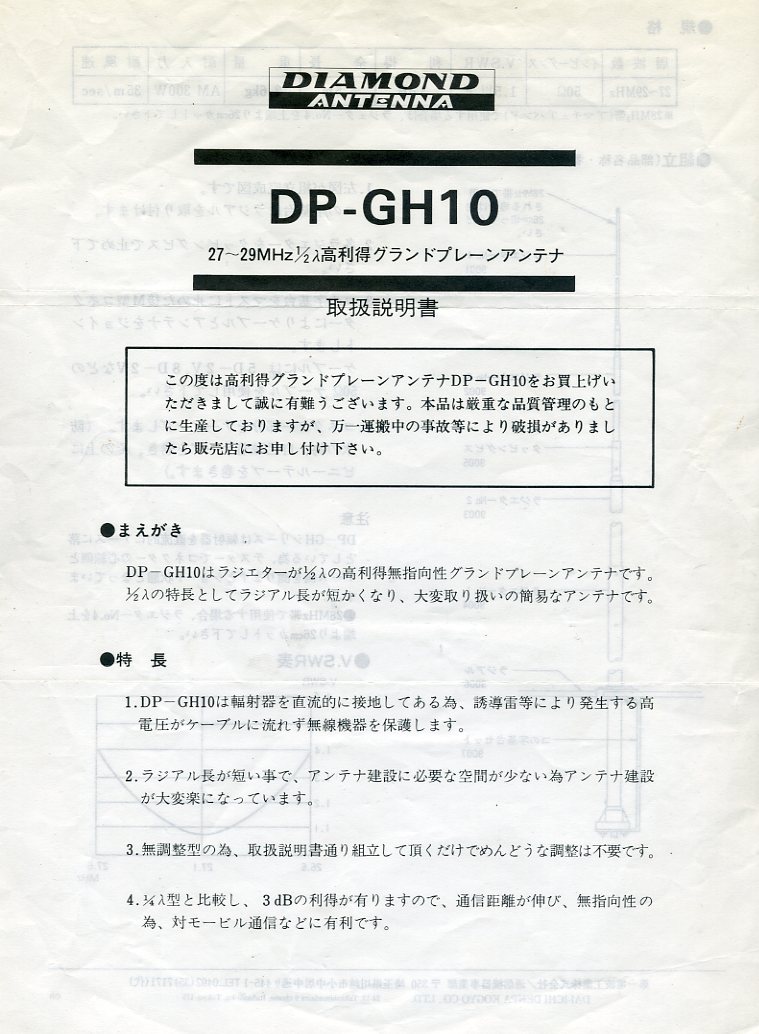

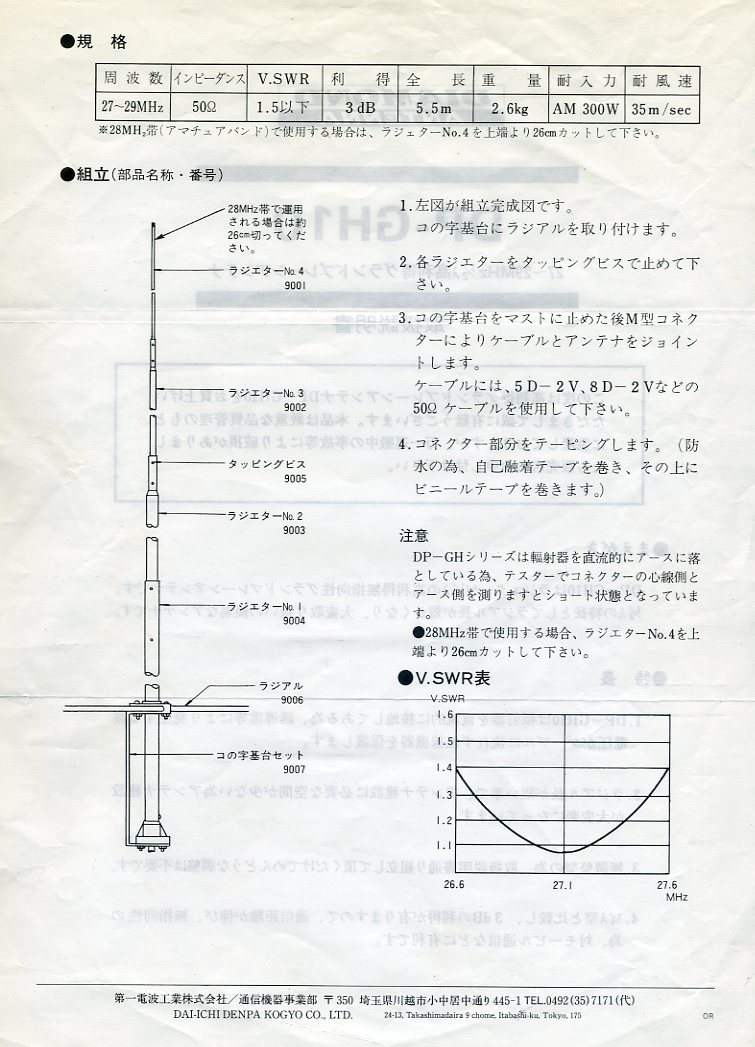

ダイヤモンド　ＧＨ−１０

名門ダイヤモンドのＤＰ−ＧＨ１０です。
このアンテナもラジアル無しで稼動するはず。
ＧＨ−１０は、基台部分がメーカーで組まれた状態
で、出荷されました。
昭和４７年の広告には、５／８のＧＰとして
ＧＨＡ−２８が有り、ＧＨ−１０は、無いのですが
末期の頃には、このＧＨ−１０しかありません。
５／８は、普通の状態では、ラジアルが長いので、
設置が楽な１／２のＧＨ−１０が残ったのでは、
と推測されます。
逆にマルドルは、１／２のＧＰＶ−２と１／４の３６−１０Ｆ
がありますが、５／８は、みあたりません。
エレメントのタッピングビスやラジアル部のネジ部が
Ｖ２より、しっかりしていて、好感を持てました。
しかし、グラスファイバー全盛の今に、短いラジアルと
アルミパイプは、いかにもＣＢと誤解を招く恐れがあり
中々、建てるのに、勇気がいります。
この後に、グラスファイバーとコイルで短縮した偽装
のＦ-11Ｂが有ったようですが、販売数は、少なかった
ようで、余り見かけませんし、知っている人は少数です。
ＧＰＶ−２とＤＰ−ＧＨ１０を２８ＭＨｚで使う
場合は、先端をカットしないと、いけません。
出荷時は、２７ＭＨｚに同調するようになっています。
この２つのアンテナは、ＣＢ用のアンテナですから
当たり前なんですけどね。
またＧＨ−１０には、ハイパワー時のＧＮＤ強化の
ためにラジアルが長い物も一時販売されたようです。

結構、楽しんだ思い出のアンテナです。
新品があれば、購入して、置いときたいです。

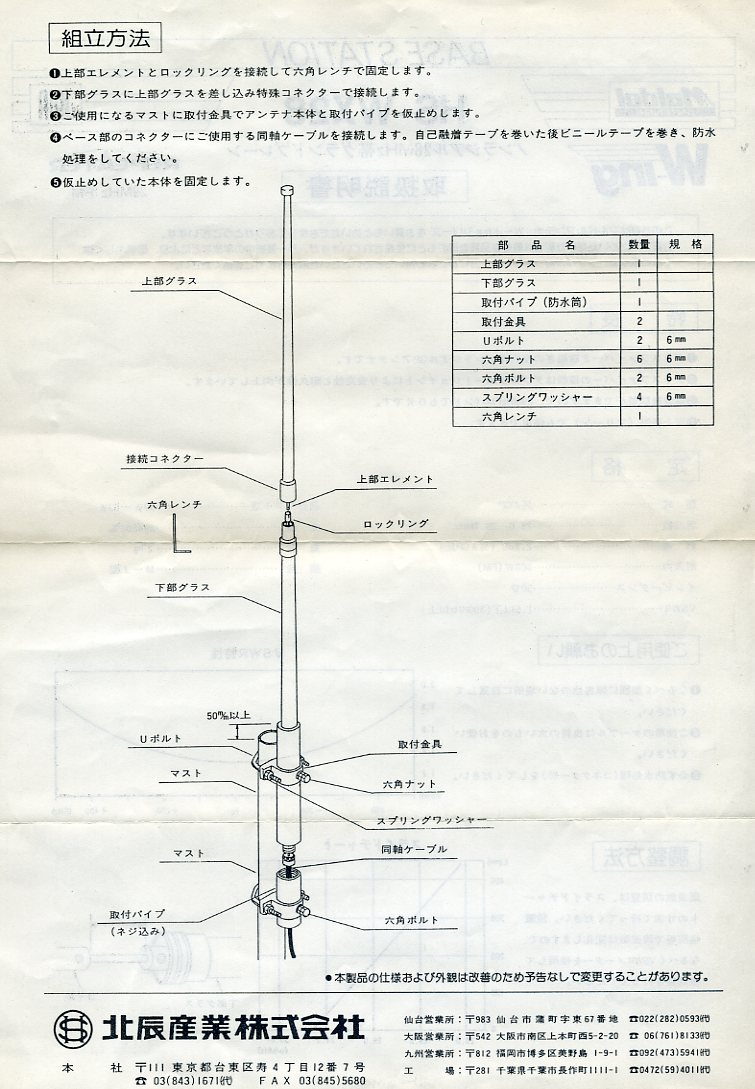

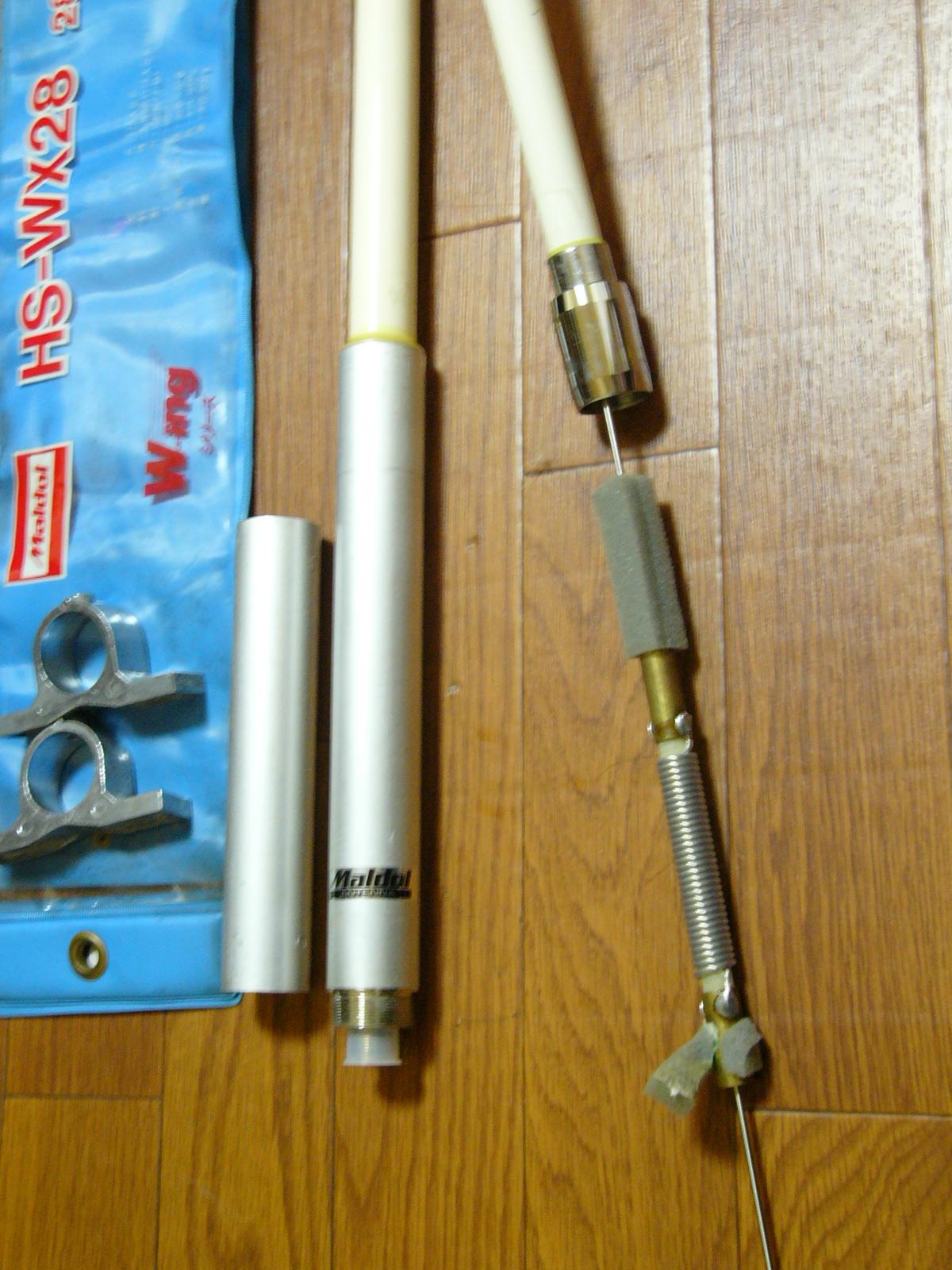

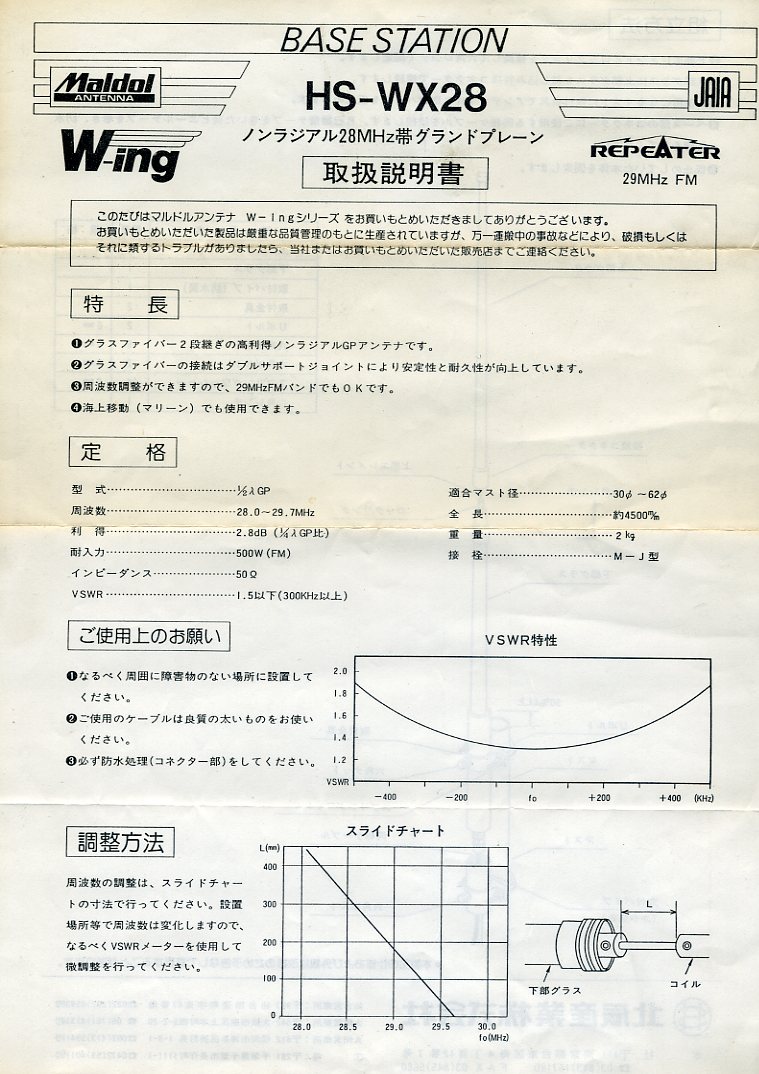

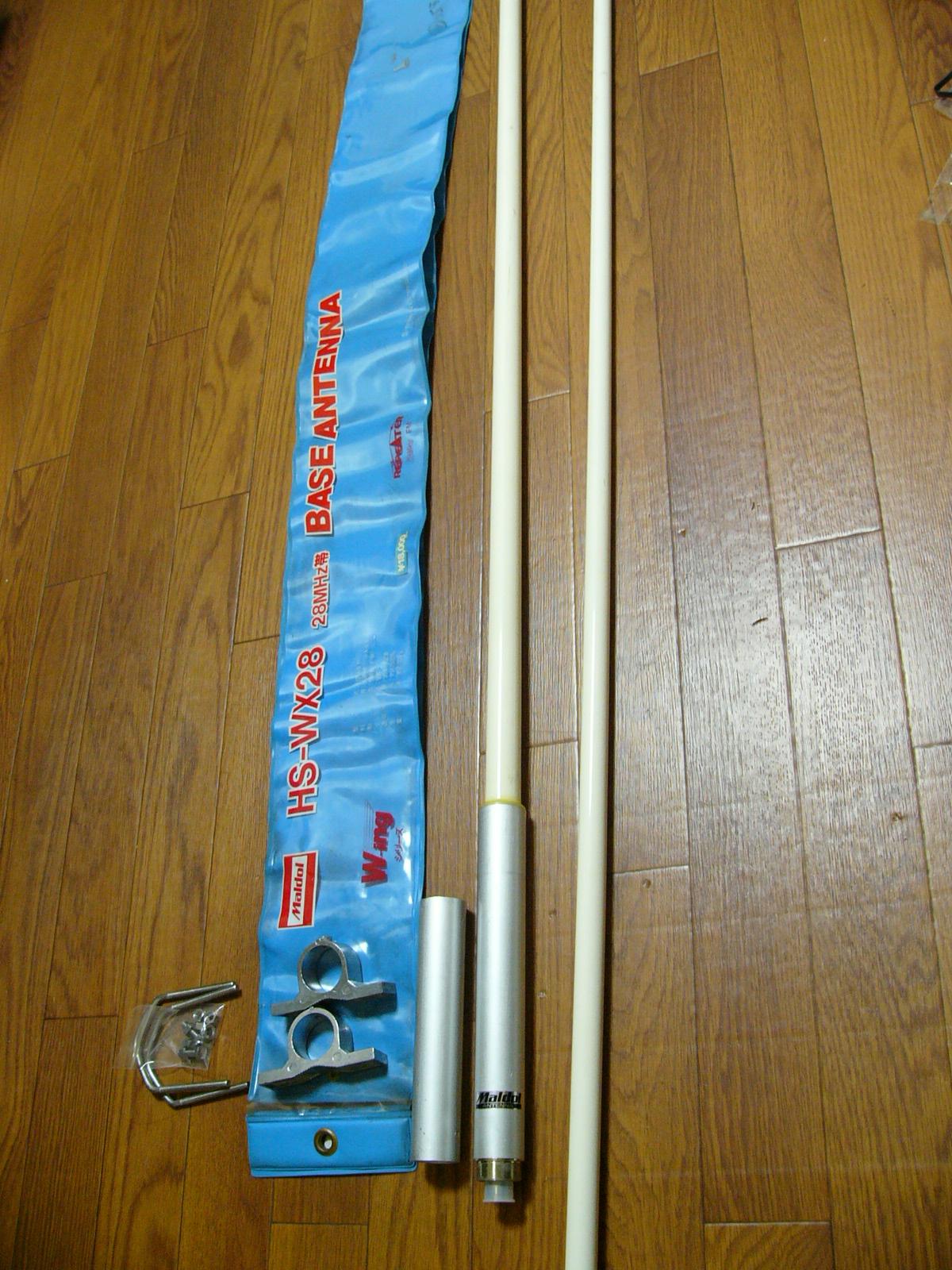

マルドルＨＳ−ＷＸ２８

マルドル製の２分割のグラスファイバー製です。
ＣＢの偽装パーソナル用アンテナみたいに被せます。
中のアンテナは、短縮コイルが巻いてあり、
４ｍ位しか無く、短縮してあります。
１／２なので、ノンラジアルなので、設置も楽です。
アパートやマンションのベランダなどには、お奨めです。
マルドル製なので、もしや２８ＭＨｚと書きながらと、思ったのですが
本当の２８ＭＨｚ用のＧＰです。
２７ＭＨｚでは、２７．５ＭＨｚ以上からしか、マッチング取れません。

内部の４５ｃｍのエレメントを５０cmに交換すれば、良いだけなので
２７で使う予定は無いですが、ヤマワさんからエレメントだけは、
取り寄せました。
グラスファイバーの長さも、余裕があるので、大丈夫です。
ラジアルは、無いですが、同じ１／２のダイヤモンドのＦ-１１Ｂ
と同等の性能を発揮すると思っています。

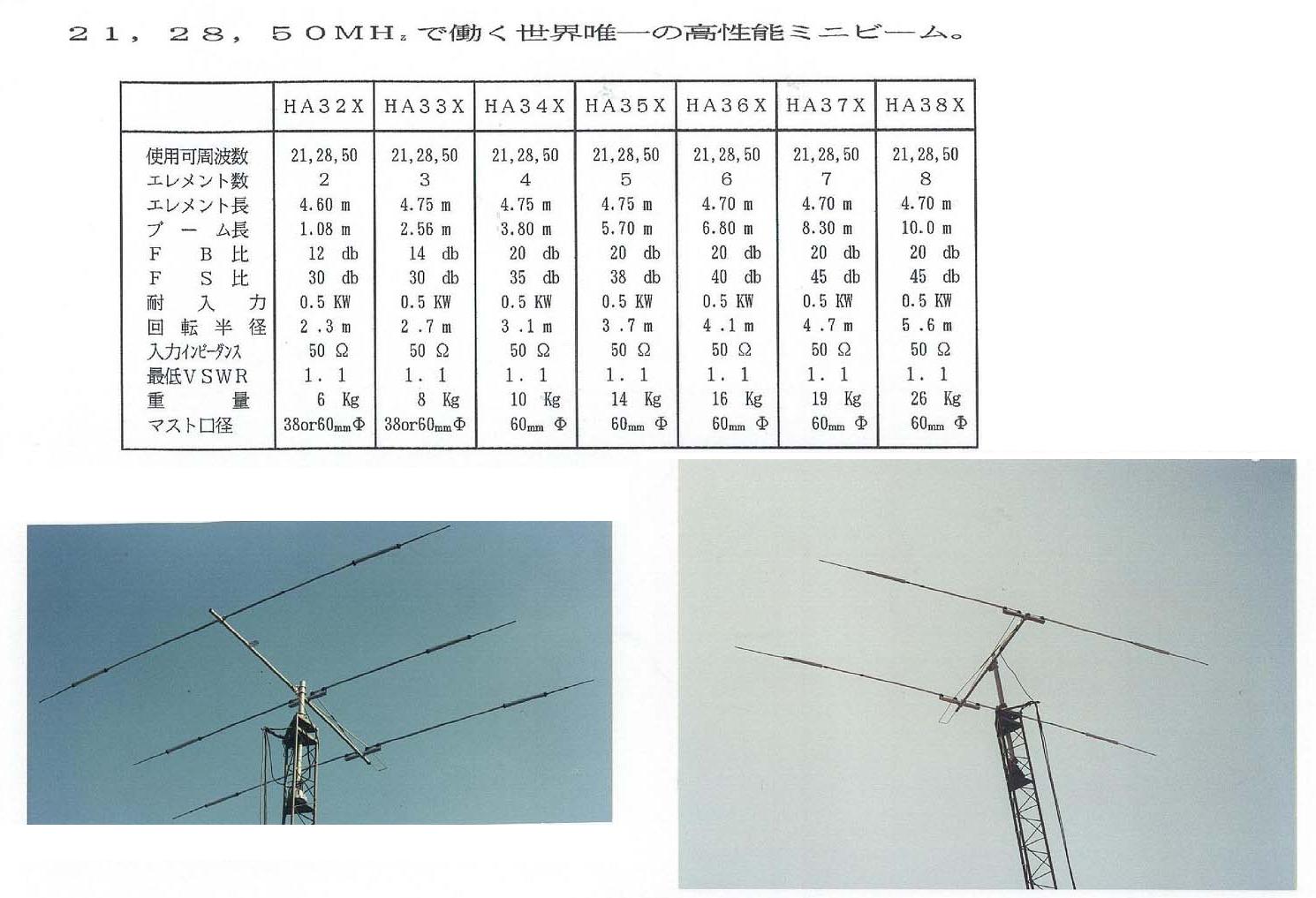

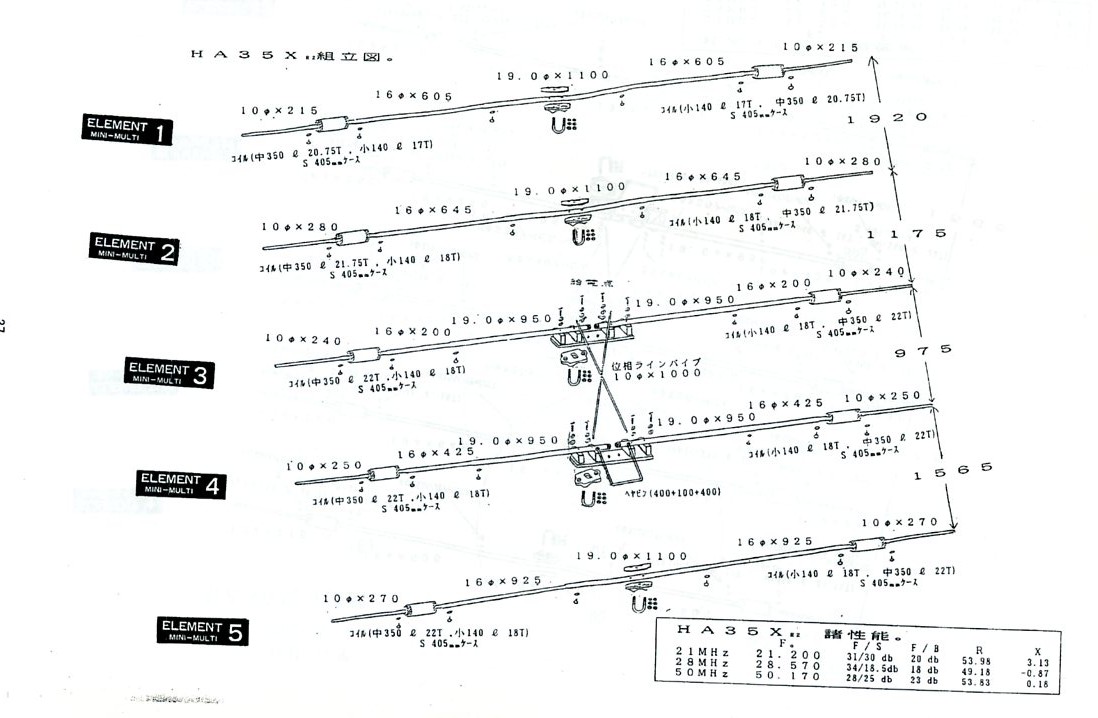

ミニマルチ　ＨＡ−３５Ｘ（２１／２８／５０）　５エレ

当局が使っている、ミニマルチ製、３バンド５エレの八木です。
２１、２８、５０ＭＨｚの３バンドは、ミニマルチだけです。
７ＭＨｚと２１ＭＨｚは、７３０Ｖ１を使っています。
２８ＭＨｚは、ＨＡ３５ＸとＰＴ−９９を使い分けています。
５０ＭＨｚも、７３０Ｖと使い分けをしてます。

７３０Ｖでも十分飛んでいましたが、八木は、全然違います。
我が家みたいに、猫の額しか庭が無い家では、エレメント長が長いと、
隣の家に領空侵犯してしまう可能性があるのと、２８と５０ＭＨｚの八木が
欲しかったので、ミニマルチ製にしました。
ミニマルチの位相給電方式は、ミニマルチ社長曰くバランは、
いらないと言われましたが、保険でクリエイトのバランを追加し
ましたが、固定での使用は、必要だと思います。
移動運用なら必要ないと思います。
しかし取り説には、バランの作り方が載っています。

いや、マジで、このアンテナは、素晴らしいです。
エレメント長が短いですが、５エレにしといて良かったです。
水平系は、ノイズも拾わないし、北方面、南方面に簡単に
飛んでいきます。
グーグルアースを身ながら、飛びそうな場所に向けてます。

ＪＡＣＯＭでは、Ｔ５Ｘとして出でいます。

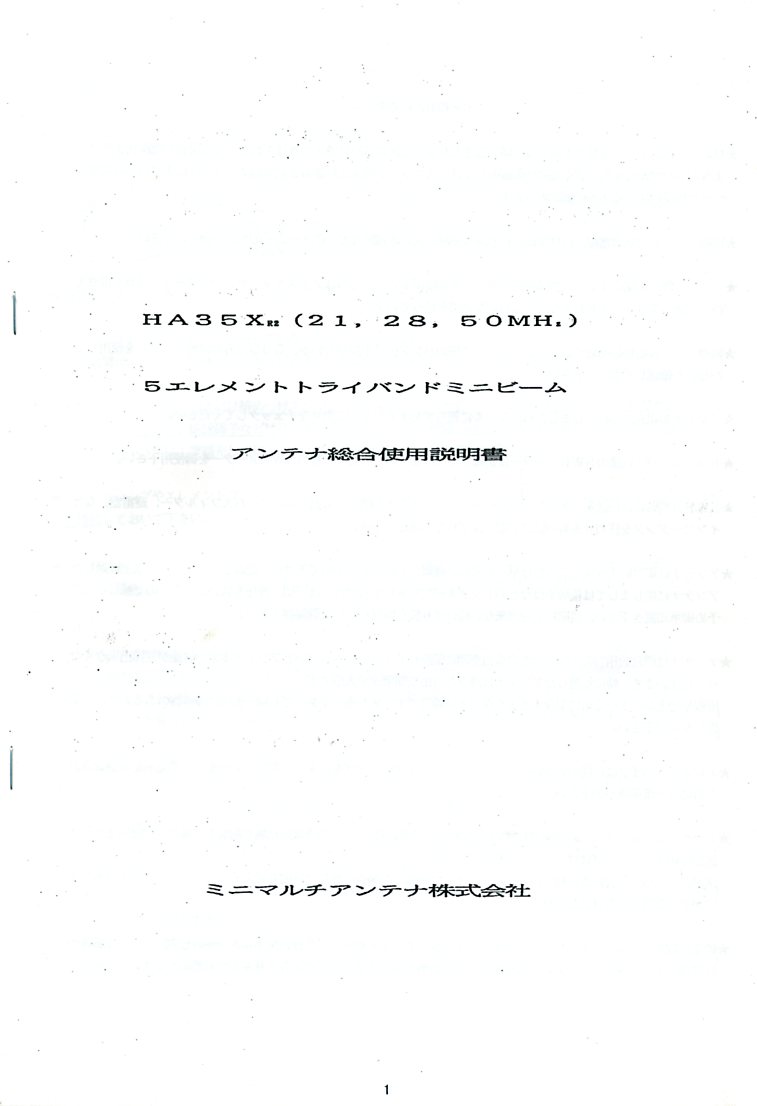

取り説も、色々と詳しく記載されていて、読み応え十分です。

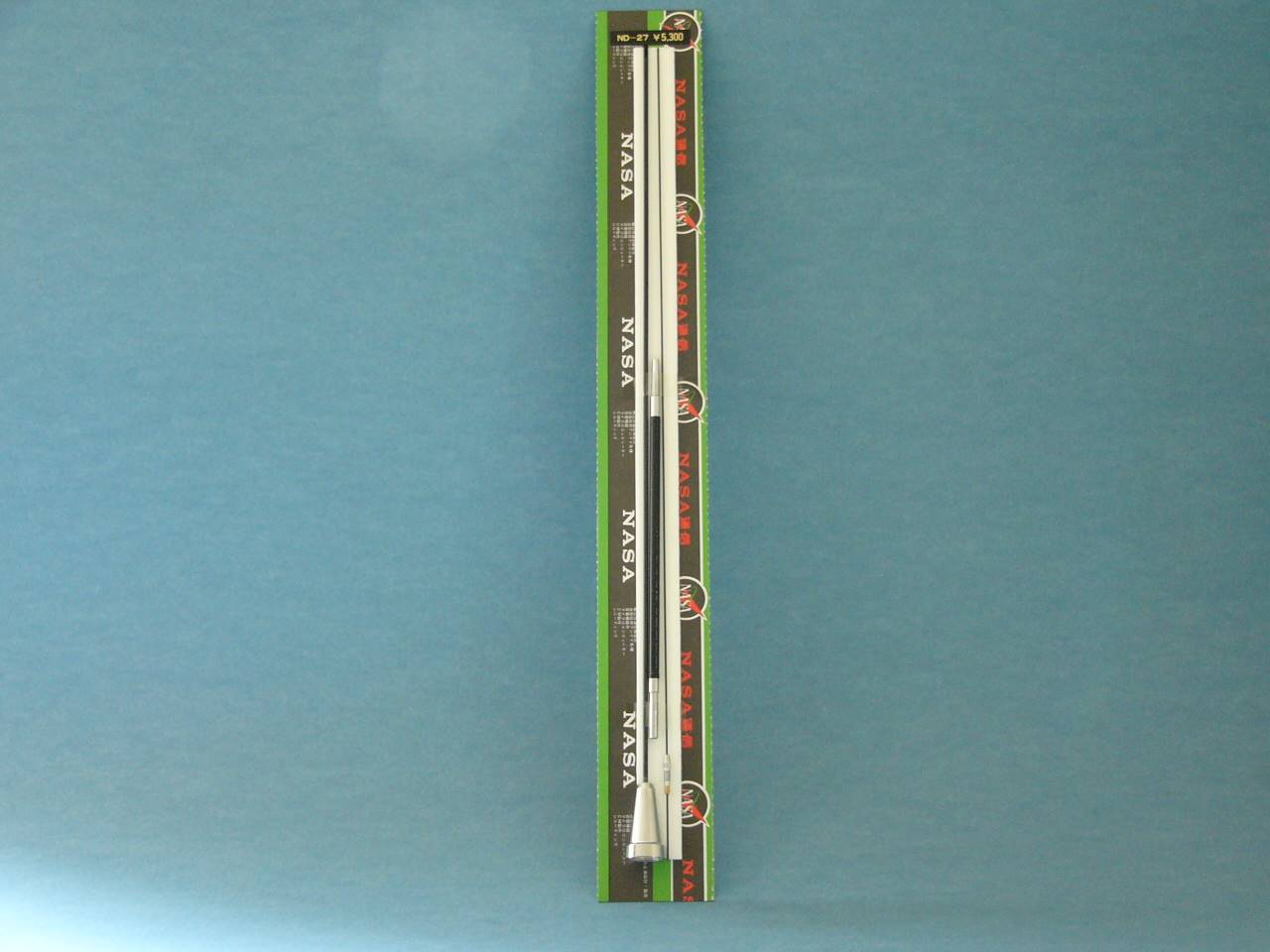

ＮＡＳＡ通信　ＮＨ−２７

２８ＭＨｚモービル専用としては、ベストな選択だと思われる
ＮＨ−２７とＮＤ−２７です。
元々２７ＭＨｚ用ですから、トップエレメントのカットは、かなりあります。
受信、飛びと、耐久性、値段、大きさ、軽さ。に満足すると思います。
問題点としては、トップエレメントが錆びる事、センター
コイルとトップエレメントに使われる、シャープペンのような
ネジの締め込みを注意しないと、走行中に飛んでいきます。
トップエレメントは、ヤマワのステンレスの物に交換を、御勧めします。
